ГОСТ 16556-2016 Заземлители для передвижных электроустановок

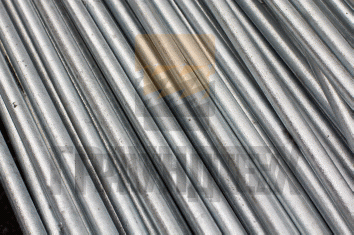

Рис. 1 – внешний вид круга стального оцинкованного

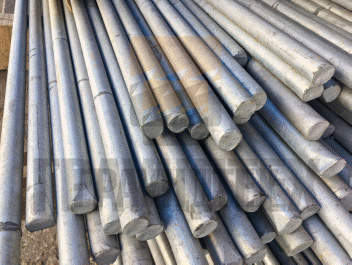

Рис. 2 – внешний вид цинкового покрытия круга стального оцинкованного

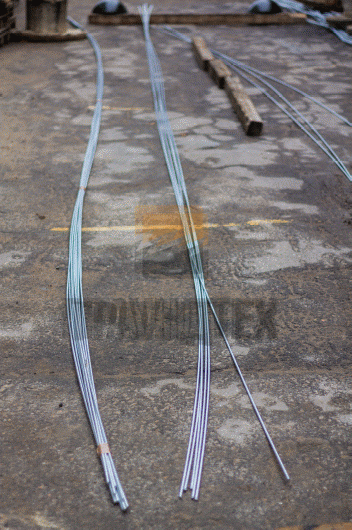

Рис. 3 – Круг стальной оцинкованный д-16 мм, внешний вид

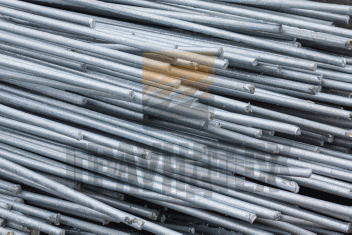

Рис. 4 – круг стальной оцинкованный д-8 мм

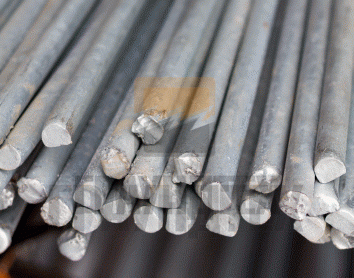

Рис. 5 – круг стальной оцинкованный д-25 мм

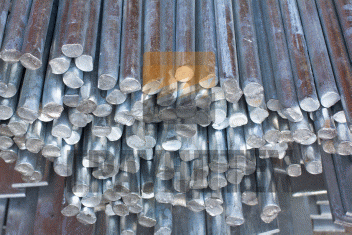

Рис. 5 – круг стальной оцинкованный д-16 мм

Рис. 5 – круг стальной оцинкованный д-16 мм

Прокат стальной горячекатаный круглого сечения, который применяется во всех отраслях промышленности, изготовления металлоконструкций, транспортной инфраструктуре, а так же в качестве вертикальных и горизонтальных заземлителей.

Исходным материалом может быть сталь по:

ГОСТ 2590-2006 - Прокат сортовой горячекатаный круглый

или ГОСТ 5781-82 - Сталь горячекатаная для армирования железобетонных конструкций (Арматурная сталь А-I 240)

Сталь изготовляют из углеродистой и низколегированной стали марок - Ст3кп, Ст3пс,Ст3сп.

Для защиты стального круга, наша компания предлагает круг стальной оцинкованный. Сталь защищена от коррозии горячеоцинкованным способом, т.е. круг стальной предварительно обрабатывается и погружается в ванну с расплавленным цинком по ГОСТ 9.307-89 Покрытия цинковые горячие.

Толщина покрытия должна быть не менее 40 мкм и не более 250 мкм и определяется условиями эксплуатации оцинкованных изделий.

Круглая сталь применяется в качестве искусственного заземлителя для защиты от поражения электрическим током человека и оборудования

Наименьшие размеры поперечного сечения заземлителей в зависимости от агрессивности грунтов

Вид заземляющего

устройства

Коррозионная активность грунта по отношению к стали

Диаметр круглой

стали, мм

Вертикальные электроды

Весьма высока, высока ( ρ ˂ 10 Ом*м)

16

Повышенная, средняя (10 Ом*м ≤ ρ≤ 100 Ом*м)

14

Низкая (ρ > 100 Ом*м)

16

Горизонтальные заземлители

Весьма высокая (ρ < 5 Ом*м)

16

Высока (5 Ом*м ≤ ρ ≤ 10 Ом*м)

14

Повышенная средняя (10 Ом*м ≤ ρ ≤ 100 Ом*м)

12

Низкая (ρ > 100 Ом*м)

10

Длина вертикальных электродов определяется техническим заданием или проектом.

Длина вертикального заземлителя должна быть не менее 1 м, а верхний конец вертикального заземлителя должен быть заглублен на 0,5 - 0,7 м.

Из постоянного наличия круга стального оцинкованного, Наша компания предлагает:

Диаметр

круга

Площадь сечения проводника

Масса 1 п.м.

Масса 6 п.м.

Тип покрытия

Артикул

8 мм

50 мм2

0,39 кг

2,34 кг

Горячее цинкование ГОСТ 9.307-89

S10324

10 мм

78 мм2

0,62 кг

3,72 кг

Горячее цинкование ГОСТ 9.307-89

S10325

12 мм

113 мм2

0,88 кг

5,28 кг

Горячее цинкование ГОСТ 9.307-89

S10299

16 мм

201,1 мм2

1,57 кг

9,42 кг

Горячее цинкование ГОСТ 9.307-89

S10298













20 мм

314 мм2

2,47 кг

14,82 кг

Горячее цинкование ГОСТ 9.307-89

S10318

25 мм

419 мм2

3,85 кг

23,1 кг

Горячее цинкование ГОСТ 9.307-89

S10326
