Главная заземляющая шина предназначена для создания на вводе в здание надежного электрического контакта между нулевым защитным проводником питающей линии, заземляющими проводниками, частями каркаса здания и других систем и коммуникаций, входящих в здание извне. Также она может быть использована для измерений сопротивления растекания заземляющего устройства или сопротивления растекания естественных заземлителей (фундаментов здания, трубопроводов).
Технические характеристики.
Шина представляет прямоугольное изделие сечением не менее 40х4 мм с болтовыми зажимами для подключения нулевого защитного проводника питающей линии заземляющего проводника и проводников данной системы уравнивания потенциалов. Шина установлена на пластиковых изоляторах.
Шина медная - ГОСТ 434-78
БОЛТ М8х25 - 3 шт, А2
Гайка М8 - 3 шт, А2
Шайба 8 - 3 шт, А2
Рис. 1 – чертеж шины заземления 40х4х150 мм, габаритные размеры

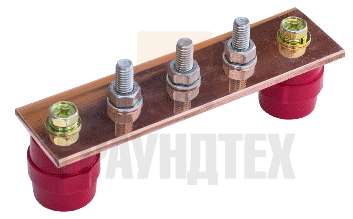

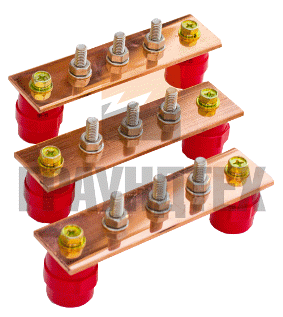

Рис. 2 – шина заземления медня 40х4х150 мм, внешний вид
