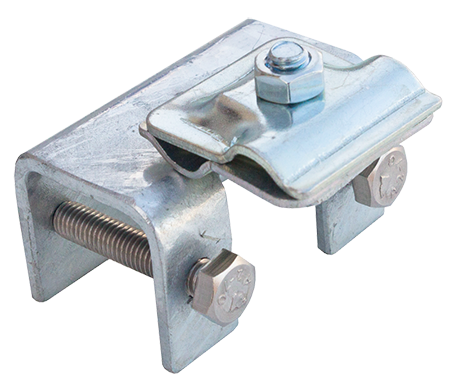

Соединительная клемма для строительных конструкций - это клемма СК для подключения круглого проводника к металлическим конструкциям. Клемма представляет собой п-образный зажим, на котором установлена клемма для подключения круглого проводника, токоотвода.
Токоотвод или проводник устанавливается между двумя пластинами клеммы и зажимается фиксирующей гайкой.

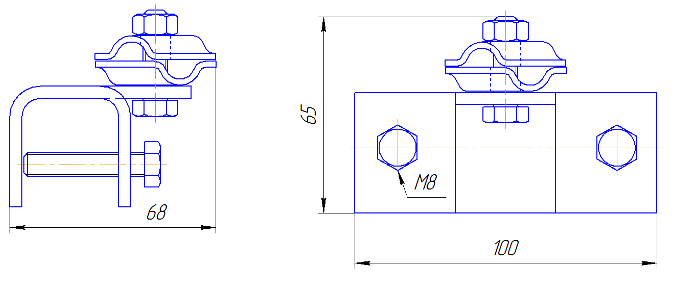

Клемма позволяет крепить круглый проводник диаметром 8-10 мм. Максимальная толщина конструкции для крепления - 30 мм.
Установка клеммы производится методом затягивания болтов из нержавеющей стали в двух точках. Так же возможна установка плоского проводника совместно с основной зажимной клеммой.
Установка может осуществляться на любой вид поверхности.
Порядок монтажа держателя:
- определить место установки клеммы;
- ослабить крепежные болты;
- установить основную зажимную клемму на плоскость;
- затянуть болты зажимной клеммы;
- установить круглый проводника и затянуть гайку.
