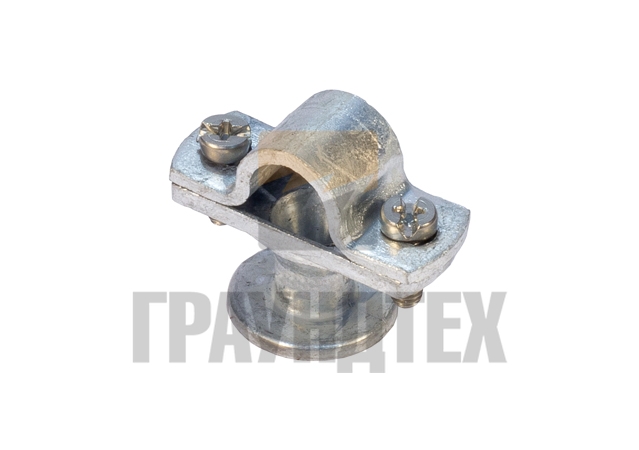

Рис. 1 – внешний вид держателя молниеприемника M10223
Рис. 2 – внешний вид держателя молниеприемника K10232
Материал |
Высота держателя |
Защитное покрытие |
Диапазон зажима |
Внутренняя резьба |
Артикул |
Оцинкованная сталь |
20 мм |
Горячее цинкование ГОСТ 9.307-89 |
16 мм |
М6 |
M10233 |
Оцинкованная сталь |
42,94 мм |
Оцинкованная сталь |
16 мм |
М8/М10 |
K10232 |
Рис. 3 – габаритные размеры держателя молниеприемника K10232
Рис. 4 – внешний вид держателя молниеприемника K10232

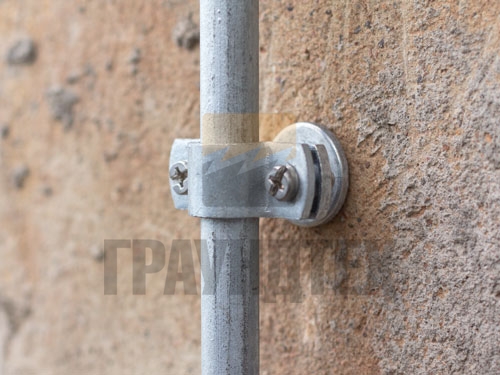

Рис. 5 - пример установки молниеприемника в держателе
Держатель молниеприемника - часть системы молниезащиты, предназначен для крепления молниеприемников диаметром 16 мм. Крепеж может осуществляться на трубы дымохода, фасад зданий, а так же конструкциях кровли.
Преимущества держателя молниеприемника:
- невысокая стоимость по сравнению с кронштейном;
- широкая основание держателя;
- защищен от коррозии;
- внутренняя резьба М6.
Порядок монтажа держателя:
- выбрать место для установки на плоскости;
- разметить места для крепления;
- сделать отверстия для крепежа;
- установить держатель;
- установить молниеприемник, затянуть винты держателя ручным инструментом.

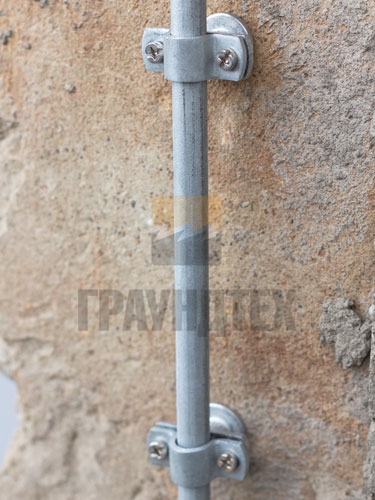

Рис. 6 - пример установки молниеприемника на стене

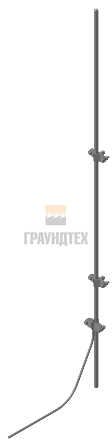

Рис. 7 – стержневой молниеприемник установленный на держателе молниеприемника K10232

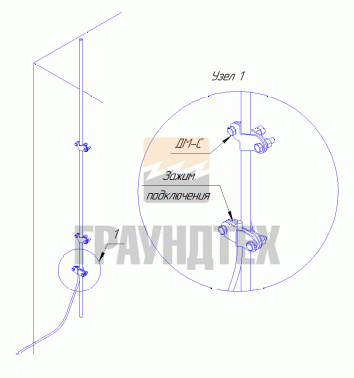

Рис. 8 – стержневой молниеприемник установленный на держателе молниеприемника K10232, схема подключения
