Статьи

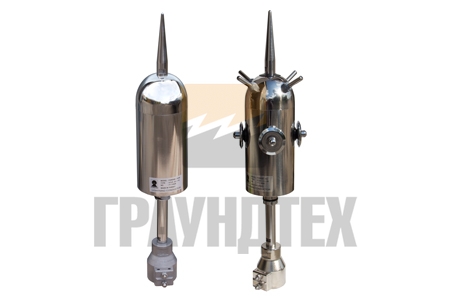

Рис. 1 – внешний вид активных молниеприемников FOREND



Наименование молниеприемника

Масса

Артикул

FOREND EU

4,6 кг

M10231

FOREND EU - M

3,8 кг

M10236

FOREND PETEKS-TE

1 кг

M10238

Рис. 2 – габаритные размеры активного молниеприемника FOREND EU, EU-M

Рис. 3 – габаритные размеры активного молниеприемника FOREND PETEKS-TE

Рис. 4 – габаритные размеры активного молниеприемника FOREND PETEKS-TE

Активный молниеприемник FOREND EU, EU-M - устройство молниезащиты рассчитанное на контакт с каналом молнии. Активное устройство обеспечивает расширенную зону защиты за счет электронной схемы в монолитном корпусе. При образовании грозового фронта вблизи защищаемого объекта, между грозовым облаком и землей образуется напряженность, которая заряжает молниеприемник. При накоплении заряда происходит разряд устройства. Эта энергия образует от молниеприемника нисходящий лидер, направленный к лидеру с тучи. После соединения образуется канал, по которому проходит основной атмосферный разряд.

Скорость и время образования нисходящего лидера от активного молниеприемника намного выше, чем у традиционного. Таким образом зона защиты объекта увеличивается в несколько раз. Эффективность такого молниеприемника доказана и подтверждена международными и европейскими сертификатами испытаний.

Выбор активного молниеприемника:

- выбрать категорию защиты защищаемого объекта;

- выбрать радиус защиты молниеприемника согласно размерам объекта;

- выбрать высоту мачты для молниеприемника исходя из радиуса защиты.

Таблица № 1: Зависимость радиуса защиты от высоты установки и категории FOREND

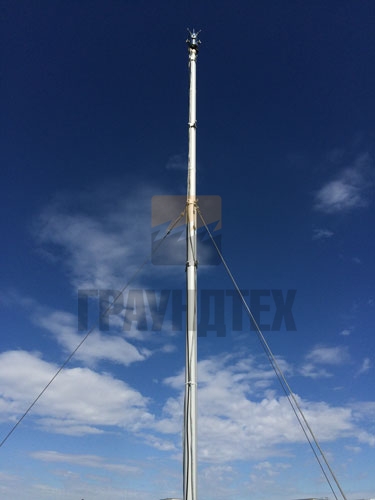

Рис. 5 – Активный молниеприемник FORED EU, установлен на тросовых оттяжка

Преимущества активной молниеприемной системы:

- не требует большого расхода материалов по сравнению с традиционной;

- не портит внешний вид;

- возможность защиты большей площади.

Монтаж активного молниеприемника FOREND.

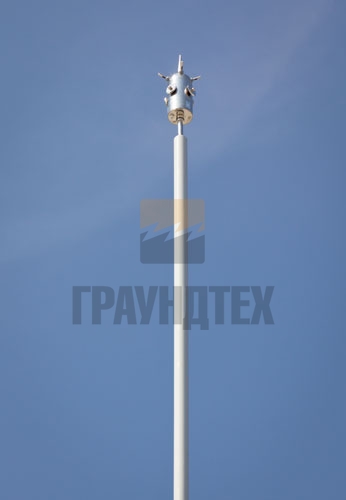

Рис. 6 – Активный молниеприемник FOREND EU на отдельностоящем молниеприемнике

Установка FOREND EU или EU-M проходит в несколько этапов.

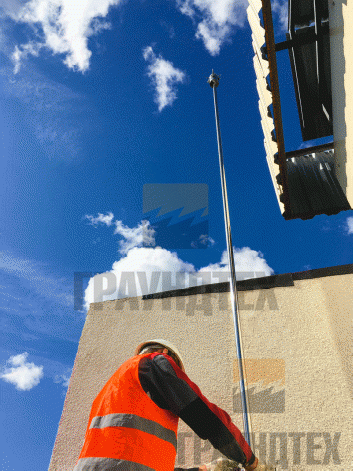

Первый этап - установка мачты с молниеприемником на самой высокой точке защищаемого объекта. Мачта может быть установлена на фасаде, кровле или дымоходе при помощи кронштейнов, тросовых оттяжек, треноги или бетонного основания.

Второй этап - монтаж токоотводов от мачты молниеприемника. Материалом спусков может быть сталь, медь, алюминий. Самые распространенные токоотводы для молниеприемника FOREND - оцинкованная проволока, медная проволока, оцинкованный грозотрос. Токоотводы крепятся на специальных держателях. Это может быть пластик или металл.

Третий этап - заземляющее устройство для активного молниеприемника FOREND. Заземляющим устройством могут выступать в первую очередь естественные конструкции объекта, а так же искусственные заземлители. Количество материалов для заземления FOREND рассчитывается исходя из удельного электрического сопротивления грунта. Заземлители могут быть из омедненной стали, оцинкованной стали, черная сталь или медь. Это может быть контур с вертикальными заземлителями по периметру дома или несколько вертикальных заземлителей.

Все соединения должны быть прочными и могут быть ослаблены только при помощи ручного инструмента.

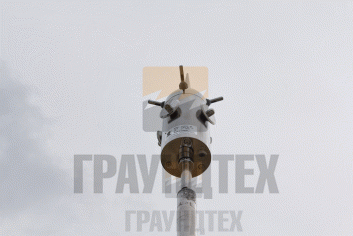

Рис. 7 – Активный молниеприемник FOREND EU, закрепленный на мачте FOREND нержавеющая сталь

Рис. 8 – Активный молниеприемник FOREND EU, закрепленный на мачте FOREND нержавеющая сталь

Рис. 8 – Активный молниеприемник FOREND EU, треноге молниеприемнй
