ГОСТ 16556-2016 Заземлители для передвижных электроустановок

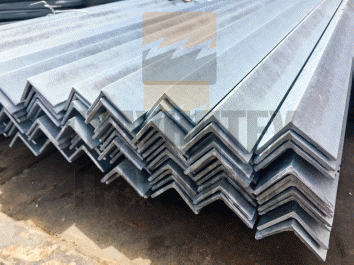

Рис. 1 – внешний вид уголока стального оцинкованного

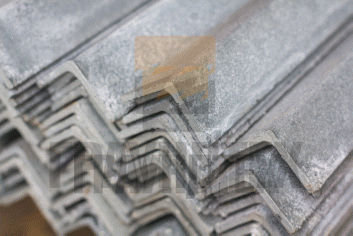

Рис. 2 – внешний вид уголока стального оцинкованного

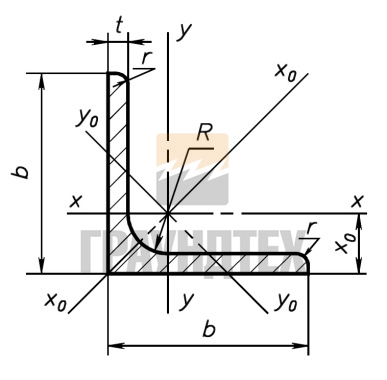

Номер уголка

b

t

R

r

F, см2

Справочные значения величин для осей

Масса 1 м, кг

мм

x-x

x0-x0

y0-y0

Iyx,

см4

x0,

см

Ix, см4

Wx, см3

ix, см

Ix0,

max, см

ix0,

min, см4

Iy0 min, см

Wy0, см3

iy0 min, см



5

50

5

5,5

1,8

4,8

11,2

3,13

1,53

17,77

1,92

4,63

2,3

0,98

6,57

1,42

3,77

6,3

63

6

7

2,3

7,28

27,06

5,98

1,93

42,91

2,43

11,18

4,44

1,24

15,9

1,78

5,72

Уголок стальной - фасонный металлопрокат, профиль которого в разрезе имеет геометрическую фигуру угла.

Исходным материалом является по:

ГОСТ 8509-93 - Уголки стальные равнополочные. Сортамент

Уголок изготовляют из углеродистой и низколегированной стали марок - Ст3сп,Ст3пс5 и другие.

Наибольшую популярность стальной уголок получил в строительстве, машиностроении, а так же изготовление металлоконструкций. Уголок стальной применяется в виде искусственного заземлителя, преимущественно в виде заглубленного электрода. Глубина забитого уголка должна быть больше 1 м. Как правило, это длина 2-3 м согласно минимальным нормативным конструкциям заземляющего устройства.

В случае опасности повышенной коррозии для вертикального заземлителя следует использовать оцинкованный заземлитель повышенного сечения.

Сталь защищена от коррозии горячеоцинкованным способом, т.е. стальной уголок предварительно обрабатывается, и погружают в ванну с расплавленным цинком по ГОСТ 9.307-89 Покрытия цинковые горячие.

Толщина покрытия должна быть не менее 40 мкм и не более 200 мкм и определяется условиями эксплуатации оцинкованных изделий.

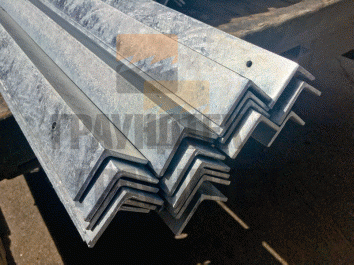

Рис. 3 – внешний вид уголока стального оцинкованного

Рис. 4 – внешний вид уголока стального оцинкованного с технологическими отверстиями

Наша компания предлагает уголок стальной оцинкованный равнополочный размер:

Типоразмер

Поперечное сечение

Материал

Масса 1 п.м.

Масса

6 п.м.

Длина

Артикул

50х50х5 мм

480 мм2

Сталь горячекатаная ГОСТ 8509-93

3,77 кг

22,62 кг

6 м

S10323

63х63х6 мм

728 мм2

Сталь горячекатаная ГОСТ 8509-93

5,72 кг

34,32 кг

6 м

S10332

Для удобства монтажа Вы можете заказать резку оцинкованного уголка у наших менеджеров.

Рис. 5 – внешний вид цинкового покрытия стального уголка 50х50х5 мм

Для монтажа уголка как вертикально заземлителя используют спецтехнику или же ручной ударный инструмент. Для увеличения быстроты заглубления уголок затачивают или отрезают под угол 30 градусов.
