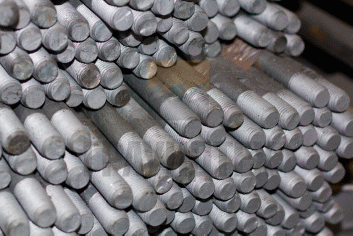

Рис.1 – внешний вид оцинкованного стержня заземления

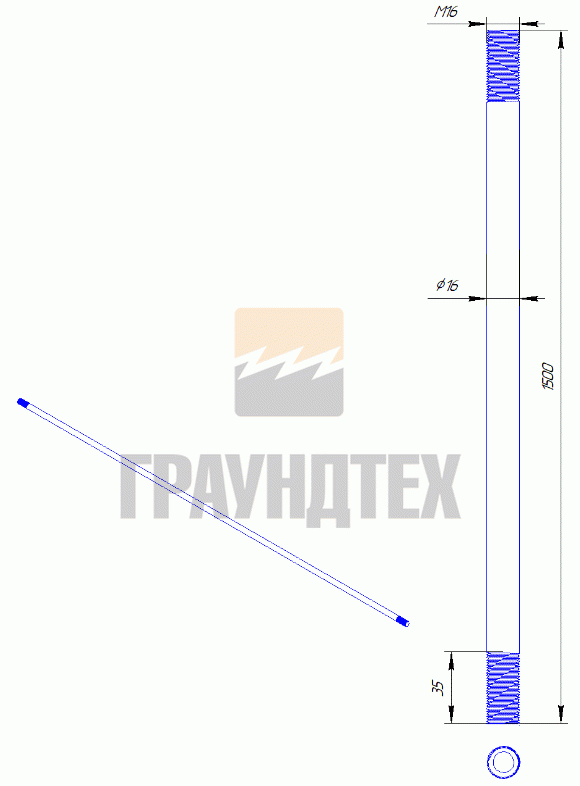

Рис. 2 – стержень заземления оцинкованный д-16 мм, длиной 1,5 м, размеры

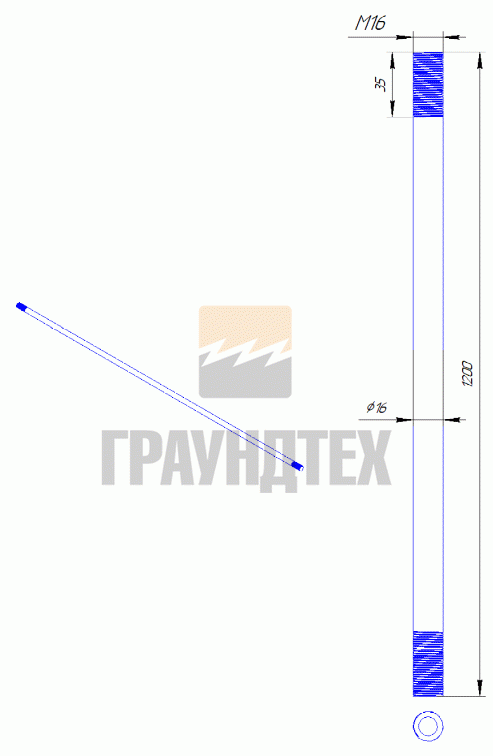

Рис. 3 – стержень заземления оцинкованный д-16 мм, длиной 1,2 м, размеры



Рис. 4 – стержень заземления оцинкованный д-20 мм, длиной 1,2 м, размеры

Рис. 5 – стержень заземления оцинкованный д-20 мм, длиной 1,5 м, внешний вид

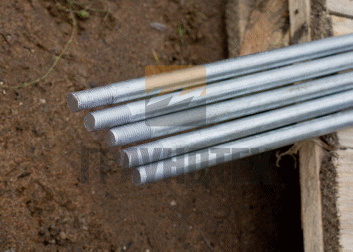

Рис. 6 – стержень заземления оцинкованный д-20 мм

Оцинкованный стержень заземления - это заземляющее устройство на базе стали защищенной от коррозии горячим цинкованием, погруженное вертикально в грунт, где стальные оцинкованные стержни соединяются между собой при помощи специальных муфт.

Оцинкованный вертикальный заземлитель - это высокопрочная сталь покрытая слоем цинка горячим способом для защиты от коррозии по ГОСТ 9.307-89.

Технические характеристики:

  • высокопрочная сталь диаметром 16 мм;

  • слой цинка не менее 120 мкм;

  • длина стержня 1,2 м и 1,5 м в зависимости от условий монтажа;

  • простота монтажа;

  • возможность применения как заземляющее устройство трубопроводов с катодной защитой;

  • невысокая стоимость;

  • срок службы не менее 15 лет;

Диаметр (мм)

Длина (мм)

Слой цинка (мкм)

Вес, (кг)

Артикул

16

1500

Не менее 120

2,1

Z0161

16

1200

Не менее 120

2,1

Z0162

20

1500

Не менее 120

3,71

Z0171

Монтаж оцинкованного заземления на базе вертикальных стальных стержней осуществляется при помощи ручного ударного или специального электрического инструмента. Для монтажа оцинкованных стержней вам понадобятся соединительные муфты для стержней, направляющий наконечник и удароприемная головка, если количество стержней в очаг больше 1 штуки. Забиваются стержни при помощи вибромолота (отбойного молотка с силой удара не менее 25 Дж) или кувалдой.

Комплекты заземления оцинкованных стержней формируются согласно техническому заданию или проекту объекта в разделе электроснабжения.

Наша компания предлагает усредненные количества материалов для каждого коплекта.

Подробнее смотрите - монтаж оцинкованных стрежней.
