Рис. 1 – колодец контрольно-измерительный, внешний вид

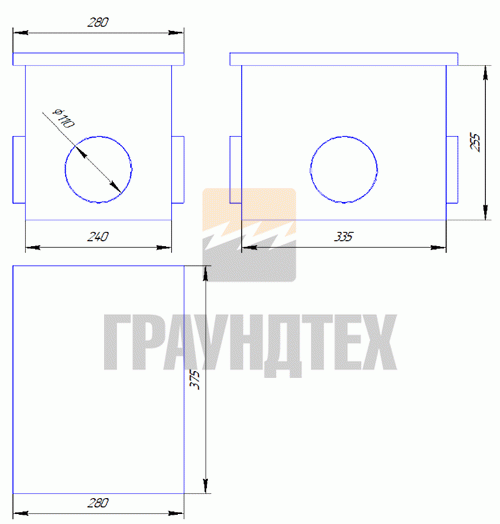

Рис. 2 – колодец контрольно-измерительный, габаритные размеры
|
Типоразмер |
Материал |
Максимально допустимая нагрузка |
Масса |
Артикул |
|
335х240х255 |
Пластик |
12 кг/см2 |
4,0 кг |
H10504 |
Колодец контрольно измерительный - инспекционный колодец, внутри которого располагается заземляющее устройство или заземляющий контакт. Колодец для заземления обеспечивает доступ к заземляющему устройству или зажиму, для контрольных (периодических) испытаний электролаборатории.
Особенность контрольно измерительного колодца:
- высокопрочный пластик;
- крышка с резиновой прокладкой;
- 4 винта для фиксации крышки.
Колодец заземления чаще всего устанавливается сверху на заземляющее устройство в уровень грунта. Для подвода горизонтальных проводников и заземлителей необходимо пробить монтажные отверстия в стенках колодца. Колодец имеет в крышке маркировку значка заземления.

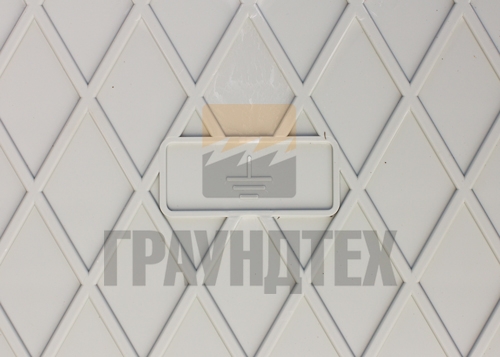

Рис. 3 - Крышка колодца заземления

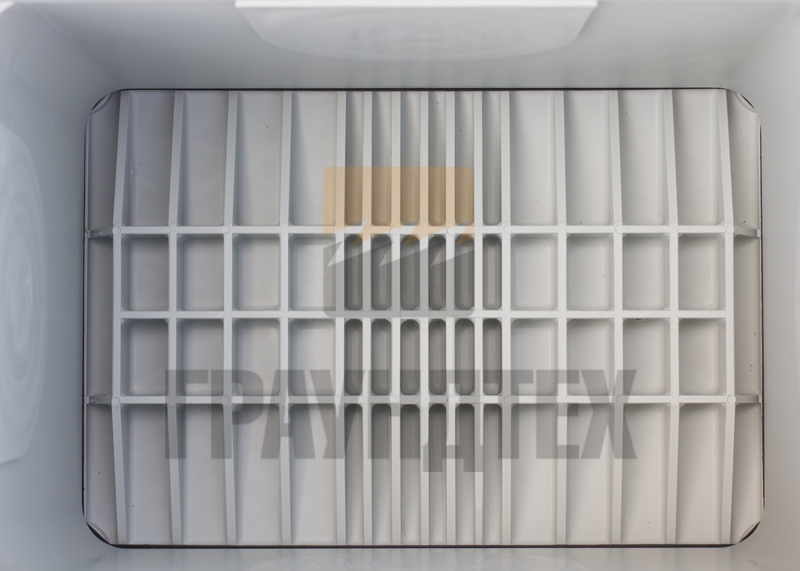

Рис. 4 - колодец заземления - внутренняя часть

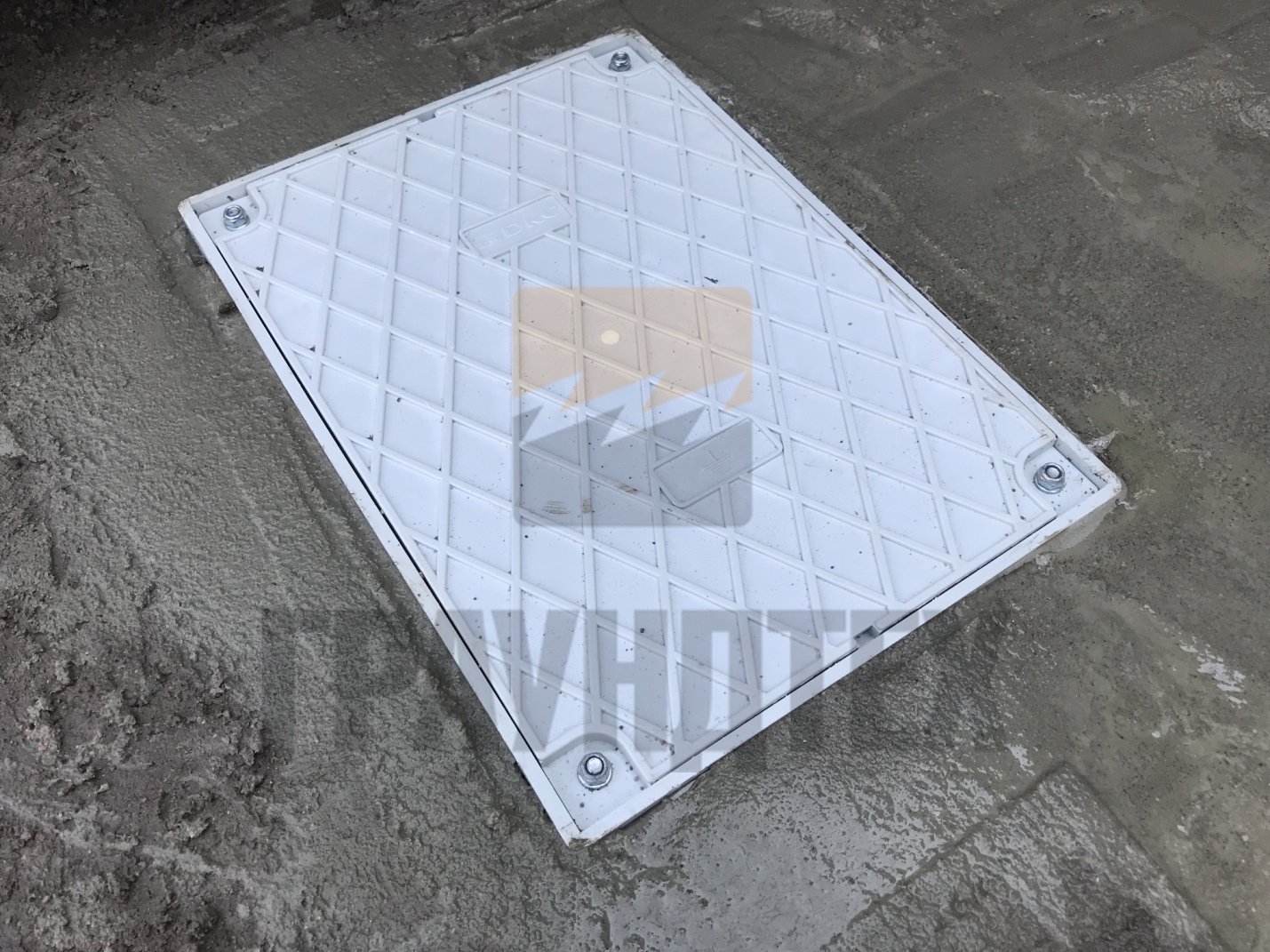

Рис. 5 - пример установки колодца заземления
