Рис. 1 – внешний вид стального грозотроса

Рис. 2 – внешний вид грозотроса на бухте

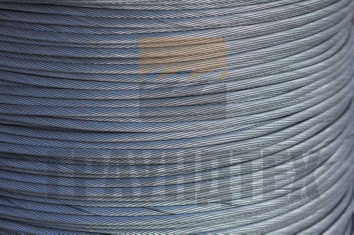

Рис. 3 – внешний вид бухты грозотроса

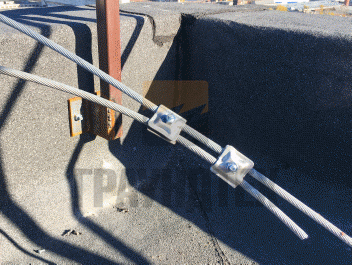

Рис. 4 – грозотрос соединенный клемма из нержавеющей стали

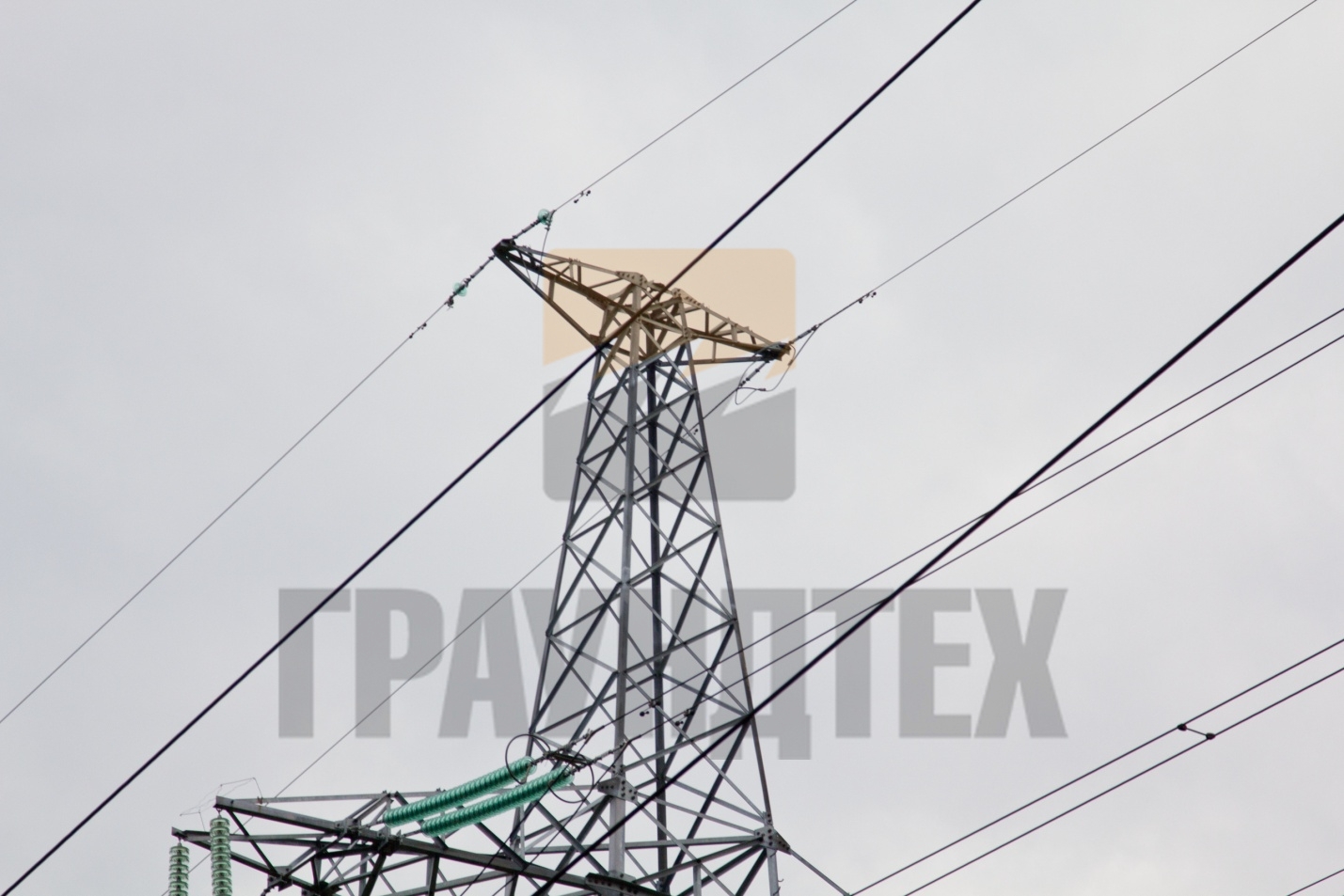

Рис. 5 – Грозотрос на ВЛЭП

Грозозащитный трос (грозотрос) - тросовый молниеприемник (молниеотвод) расположенный над защищаемым объектом, используется для защиты ВЛЭП, производственных зданий и сооружений, жилых и общественных объектов.

Диаметр

проводника

Поперечное сечение проводника

Материал

Вес бухты

Длина бухты

Артикул

8.1 мм

38 мм2

Стальная оцинкованная проволока (Тип цинкования Ж)

330 кг

1000 м

S10311

9.1 мм

50 мм2

Стальная оцинкованная проволока (Тип цинкования Ж)

417 кг

1000 м

S10312

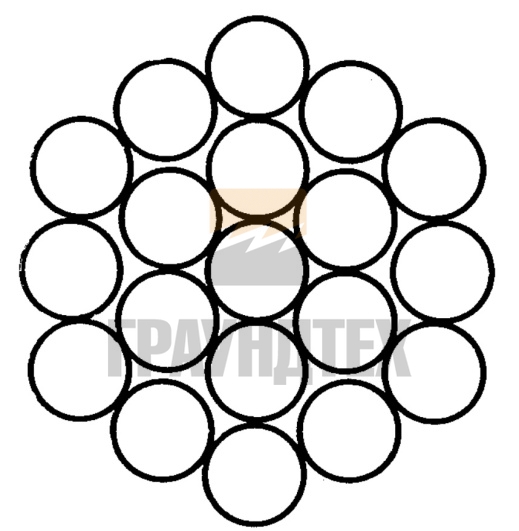

Рис. 6 – конструкция грозотроса ГОСТ 3063-80

Канат одинарной свивки типа ТК конструкции 1`19(1+6+12) ГОСТ 3063-80.

Настоящий стандарт распространяется на стальные канаты одинарной свивки с точечным касанием проволок в канате типа ТК.

Грозотрос для ЛЭП - это тросовый молниеприемник, изготовленных из оцинкованных проволок, натянутый над опорами воздушной линии электропередач, обеспечивающий защиту токоведущих частей ВЛЭП от прямого удара молнии.

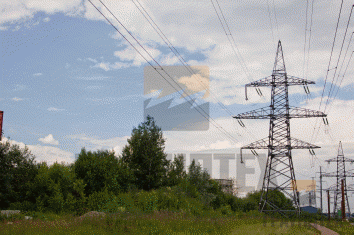

Рис. 7 – Грозотрос на воздушной линии электропередач

Грозотрос (трос молниезащиты) изготавливают из стальных канатов по ГОСТ 3062-80, ГОСТ 3063-80, ГОСТ 3064-80 (грозотрос ТК 35, ТК 50,)

Грозотрос подвешивается над линией электропередач или защищаемым объектом и заземляется с двух сторон опоры или противоположных углов здания. Используется как молниепримник и токоотводы промышленных зданий и жилых сооружений. Удобен в монтаже, не требудет выпрямления.

Тросовый молниеприемник крепится на специальных держателях из нержавеющей стали для разных типов кровли и материалов: для коньковой черепицы, для скатной кровли, для фасадов и т.п.

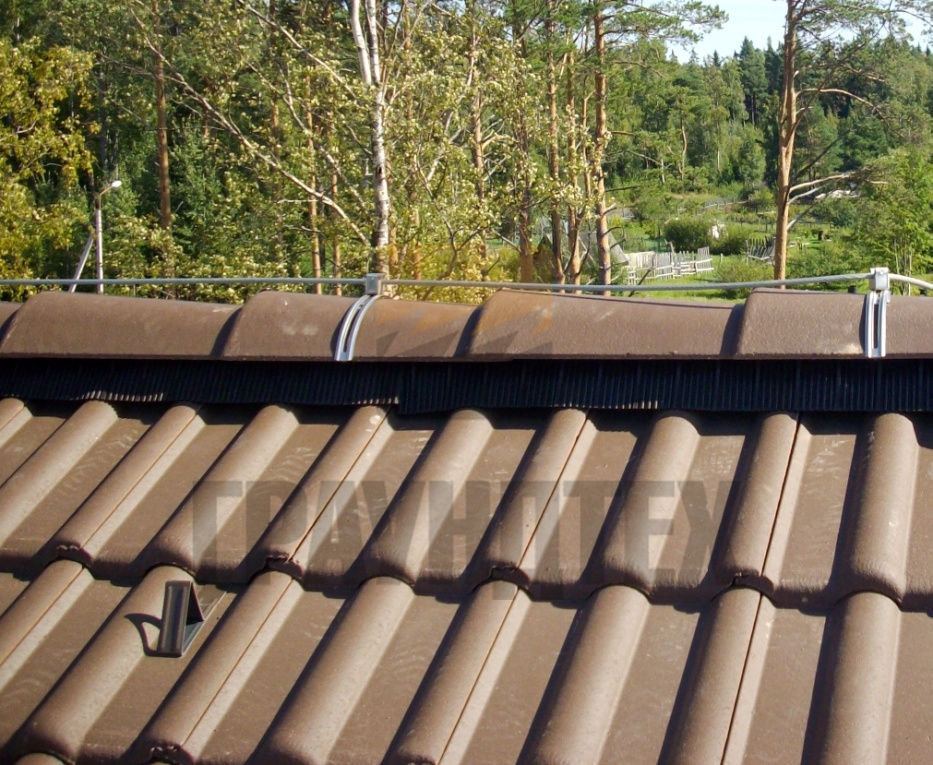

Рис. 8-9 – Грозотрос в качестве молниеприемника на натуральной черепице

1. Группа «С» - средние условия эксплуатации (поверхностная плотность  цинка не менее 80 г/м2)

2. Группа «Ж» - жёсткие условия эксплуатации (поверхностная плотность цинка не менее 110  г/м2)

3. Группа «ОЖ» - особо жёсткие условия эксплуатации (поверхностная плотность цинка не менее 205 г/м2)

Продукция сертифицирована и  соответствует всем  действующим в РФ стандартам и техническим условиям.

Трос защищен от коррозии цинкованием - от 80-200 г/м2.

В соответствие с ПУЭ 7 п. 2.5.79.

В качестве грозозащитных тросов следует, как правило, применять стальные канаты, изготовленные из оцинкованной проволоки для особо жестких агрессивных условий работы (ОЖ) и по способу свивки нераскручивающиеся (Н) сечением не менее:

35 мм2 - на ВЛ 35 кВ без пересечений;

35 мм2 - на ВЛ 35 кВ в пролетах пересечений с железными дорогами общего пользования и электрифицированными в районах по гололеду I-II;

50 мм2 - в остальных районах и на ВЛ, сооружаемых на двухцепных и многоцепных опорах;

50 мм2 - на ВЛ 110-150 кВ;

70 мм2 - на ВЛ 220 кВ и выше.
