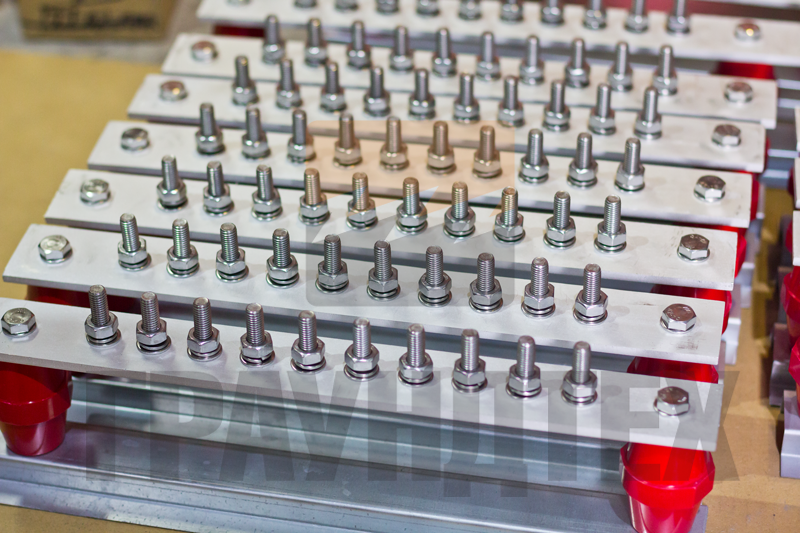

Рис. 1 – шина медная луженая
Назначение уравнивания потенциалов – это создание эквипотенциальной зоны при помощи специальных связей. Это означает, что все открытые проводящие части электротехнического (ОПЧ) и неэлектрического оборудования, строительных конструкций (СПЧ) должны быть соединены между собой.
Для подключения всех элементов используют основной заземляющий зажим. Зажим представляется собой сборную медную шину с крепежными элементами и крепежом для проводников.
Шина заземления может устанавливаться на вводе и иметь назначение главной заземляющей шины или же устанавливаться в специализированных помещениях в качестве шины дополнительной системы уравнивания потенциалов.
Шина располагается в доступном и удобном месте для обслуживания вблизи вводного устройства. Конструктив шины предполагает установку на вертикальную плоскость с электрическим разрывом. Кроме того на шине заземление предусмотрена конструкция подключения к ней проводников.

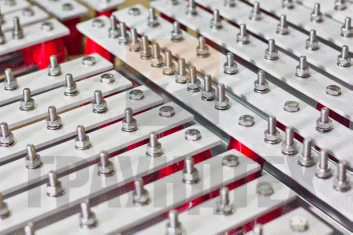

Рис. 2 – шина медная луженая, пример заказа

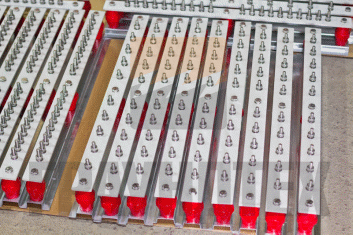

Рис. 3 – шина медная луженая, крепежные элементы для проводников
Шина заземления медная луженая это – плоский прокат из меди, покрытый слоем сплавом из олова для защиты от коррозии. Шина может быть установлена на изоляторы из термопласта и специальную металлическую платформу для монтажа на стену или строительную конструкцию. Крепежные элементы для подключения проводников: болт, гайка, гроверная шайбы и плоская шайба выполнены из нержавеющей стали. Размеры крепежных элементов выбираются согласно технического заданию или проекту.
Рис. 4 – шина медная луженая, установленная на изоляторах и стальной платформе
