Рис. 1 - молниеприемник 16/32
|
Рабочая высота |
Материал мачты |
Материал молниеприемника |
Масса |
Артикул |
|
2 м |
Нержавеющая сталь |
Алюминиевый сплав |
2,1 кг |
M10260 |
|
3 м |
3,25 кг |
M10261 |
||
|
4 м |
4,35 кг |
M10262 |
||
|
5 м |
5,45 кг |
M10263 |
||
|
6 м |
6,65 кг |
M10264 |
||
|
7 м |
7,75 кг |
M10265 |

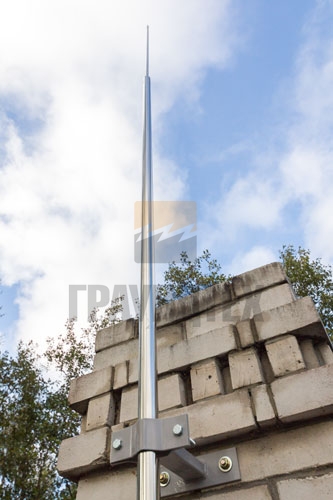

Рис. 2 - молниеприемник 16/32 внешний вид
Молниеприемник 16/32 - часть системы молниезащиты, рассчитанный на контакт с каналом молнии. Молниеприемник имеет составную конструкцию. Состоит из двух частей мачты с переходником и непосредственно самого молниеприемника.
Выбор высоты мачты зависит от:
- уровня защиты объекта;
- габаритных размеров защищаемого объекта;

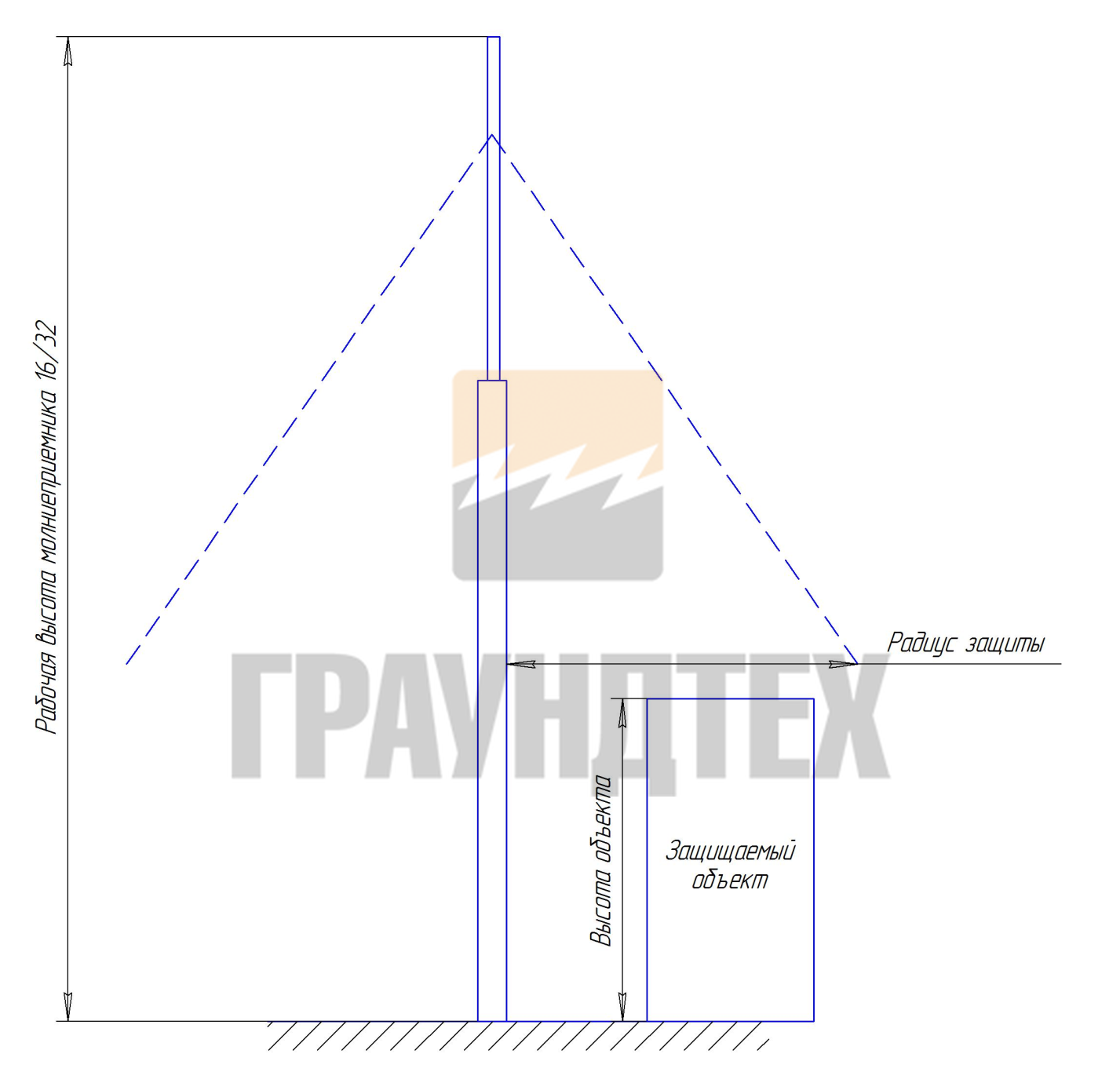

Рис. 3 - Молниеприемник 16/32-схема защиты
Особенности молниеприемников 16/32:
- прост в установке;
- жесткая конструкция;
- коррозионная стойкость;
- высота до 7 метров;
- подключение токоотводов осуществляется непосредственно в основании мачты.
Установка молниеприемника производится при помощи:
- бетонного основания;
- тросовых оттяжек;
- кронштейнов;
- треноги для молниеприемной мачты.

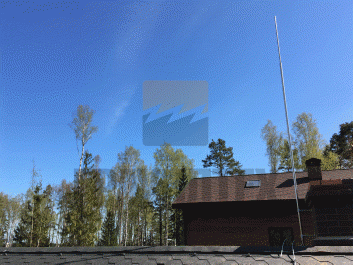

Рис. 4,5 - Установка молниеприемника 16/32 на кронштейнах

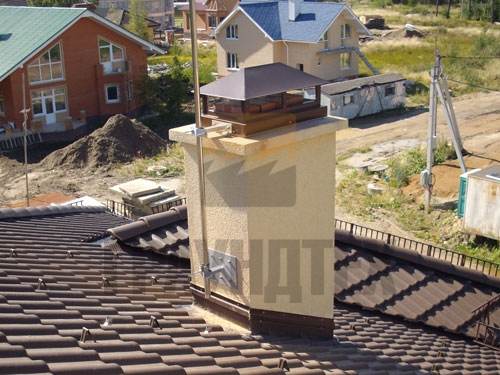

Рис. 6 - Установка молниеприемника 16/32 на кронштейнах трубы дымохода
