Рис. 1 – наконечник для заглубления оцинкованного стержня

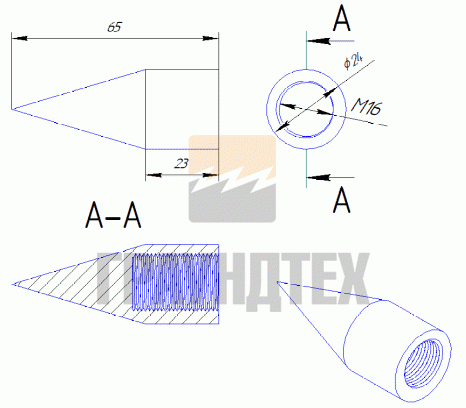

Рис. 2 – наконечник для заглубления оцинкованного стержня с резьбой М16, габаритные размеры

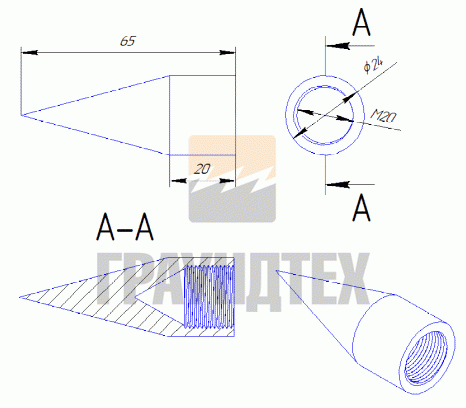

Рис. 3 – наконечник для заглубления оцинкованного стержня с резьбой М20, габаритные размеры
Наконечник для стержня заземления применяется для ввинчивания на стартовый стержень в очаге вертикальных заземлителей, для увеличения скорости заглубления. Наконечник раздвигает грунт в разные стороны и уплотняет его. Такое отверстие большего диаметра стержня, поэтому соприкосновение с грунтом омедненного стержня в отдельных контактных точках, что и приводит к увеличению сопротивления растекания тока на заземлителе. Однако через несколько дней 11-15 суток структура грунта восстанавливается и сопротивление уменьшается.

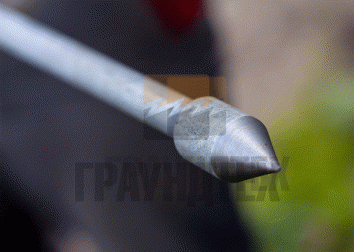

Рис. 4 – наконечник для заглубления оцинкованного стержня с резьбой М16 совместно с оцинкованным стержнем
|
Резьба |
Материал |
Артикул |
|
М20 |
Оцинкованная сталь |
Z10173 |
|
М16 |
Оцинкованная сталь |
Z10164 |
Рис. 5 – наконечник для заглубления оцинкованного стержня с резьбой М20, внешний вид
