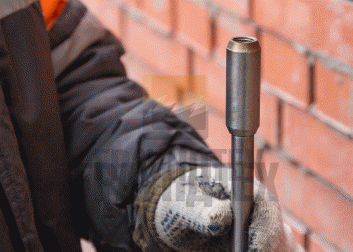

Рис. 1 – мута соединительная нержавеющая сталь, внешний вид
Муфта соединительная для стержней из нержавеющей стали применяется для соединения стержней заземления при помощи резьбы.

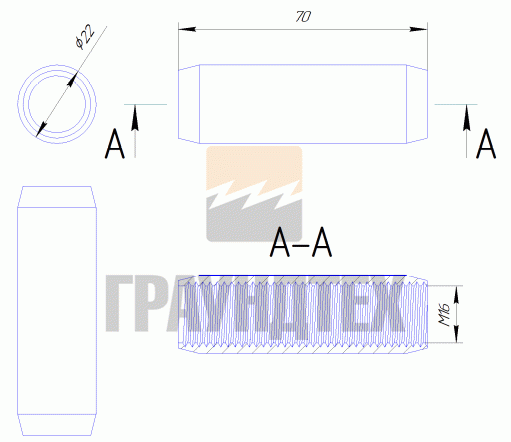

Рис. 2 – мута соединительная нержавеющая сталь, габаритные размеры
Муфта изготовлена из нержавеющей стали, устойчивой к коррозии. Муфта представляет собой цилиндр со сквозным резьбовым отверстием, на наружной поверхности которого нанесено рифление для обеспечения удобства сборки. Конструкция муфты такова, что стержни заземления встречаются на ее середине, а силы, возникающие при погружении заземляющего электрода в грунт, передаются с одного стержня на другой, а не через муфту. С каждой стороны муфты перед внутренней резьбой предусмотрено увеличение диаметра отверстия с целью полного закрытия резьбы на стержнях заземления и предохранения ее от воздействия окружающей среды. Внешний диаметр муфты больше диаметра стержня заземления. Благодаря этому основная истирающая нагрузка приходится на муфту, а не на стержень заземления.
Рис. 2 – мута соединительная нержавеющая сталь совместно со стержнем из нержавеющей стали
Исполнение |
Вес ,кг |
Артикул |
Для стержня диаметром 16 мм |
0,12 |
Z10167 |
