Рис. 1 - Стержневой молниеприемник (алюминиевый сплав) - 1 м
|
Длина молниеприемника |
Диаметр молниеприемника |
Материал |
Масса |
Артикул |
|
1 000 мм |
16 мм |
Алюминиевый сплав |
0,5 |
M10201 |
|
1 500 мм |
0,8 |
M10202 |
||
|
2 000 мм |
1,1 |
M10203 |
||
|
3 000 мм |
1,7 |
M10204 |
Стержневой молниеприемник - часть устройства системы молниезащиты, рассчитанный на непосредственный контакт с каналом молнии. Длина стержневого молниеприемника выбирается из расчётной высоты стержня над защищаемым объектом, плюс, длина крепления на плоскость.
Рис. 2 - Стержневой молниеприемник (алюминиевый сплав) оснащается резьбой при установке в бетонное основание 16 или 40 кг

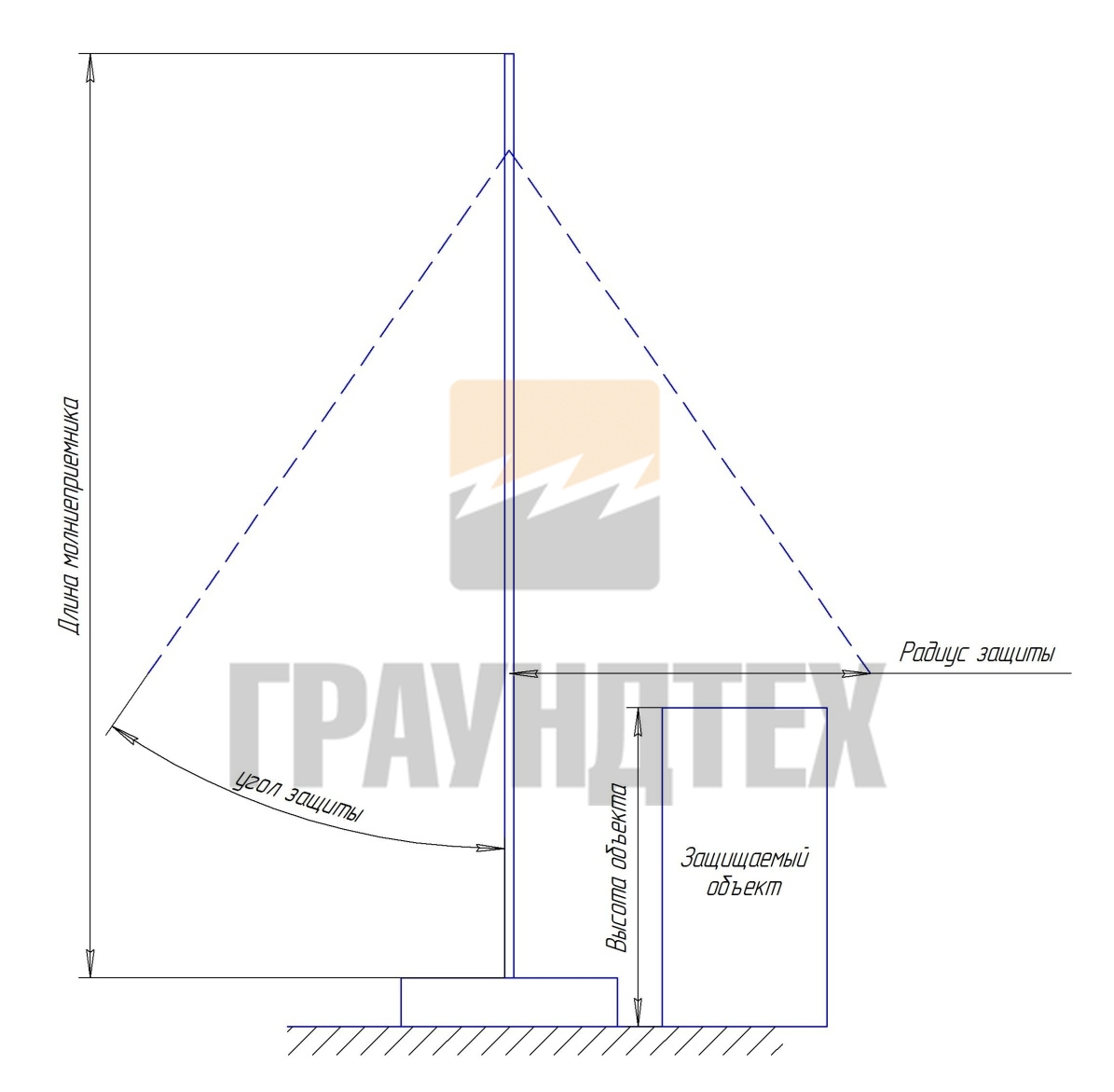

Рис. 3 - Стержневой молниеприемник (алюминиевый сплав) – схема защиты
Особенности стержневого молниеприемника:
- небольшая масса материала;
- жесткая конструкция;
- коррозионная устойчивость.
Установка стержневого молниеприемника производится:
- при помощи бетонного основания;
- держателей для молниеприемника
- кронштейнов.
Пример установки стержневого молниеприемника:
Рис. 4 - Стержневой молниеприемник (алюминиевый сплав) установленный в бетонном основании 16 кг

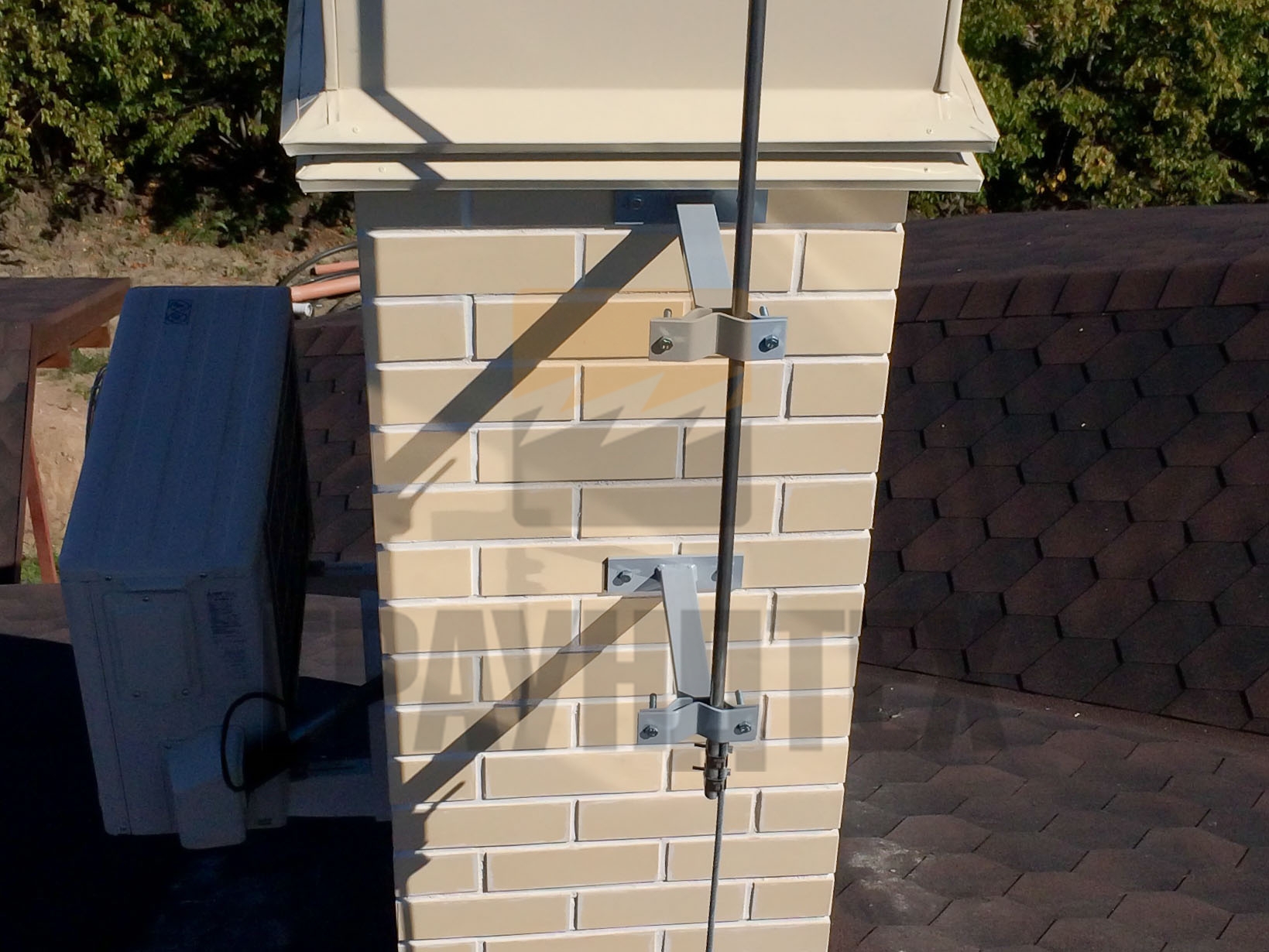

Рис. 5 - Стержневой молниеприемник (алюминиевый сплав) – установленный на кронштейнах трубы дымохода
