Рис. 1 – внешний вид клемм параллельного и крестового соединения круглого проводника

Материал

Материал

Диапазон

зажима проводников

Артикул

Оцинкованная сталь

Оцинкованная сталь

8-10 мм

D10118

Нержавеющая сталь

Нержавеющая сталь

8-10 мм

D10119

Медь

Медь

8-10 мм

D10120


Рис. 2 – габаритные размеры клемм

Клемма применяется в системах молниезащиты, для соединения проводников. В качестве крестообразных, т-образных, параллельных соединений.

Состоит из двух металлических пластин под сечение проводника, болта с шестигранной головкой и гайкой в нижней части.

Согласно инструкции по устройству молниезащиты зданий и сооружений и промышленных коммуникаций СО 153-343.21.122-2003 соединения молниеприемников или токоотводов должны быть жестко закреплены ,чтобы исключить любой разрыв или ослабление. Допускается болтовое соединение, удовлетворяющий требованиям ГОСТ 10434-82 "Соединения контактные электрические".

Для защиты зданий и сооружений II и III категории при плоских кровлях выполняется молниеприемная сетка из стальной проволоки. Проволока защищена от коррозии методом горячего цинкования. Для того, чтобы не повредить кровельное покрытие от сварочных работ, не нарушить слой цинкования проволоки, а так же сократить затраты и время на соединения углов и пересечения проводников молниеприемной сетки, используются данные соединительные клеммы для быстрого монтажа. Выступающие над кровлей металлические конструкции и элементы должны быть присоединены к молниеприемной сетке с удовлетворительным переходным электрическим сопротивлением. А так использовать для подключения токоотводов к молниеприемным системам.

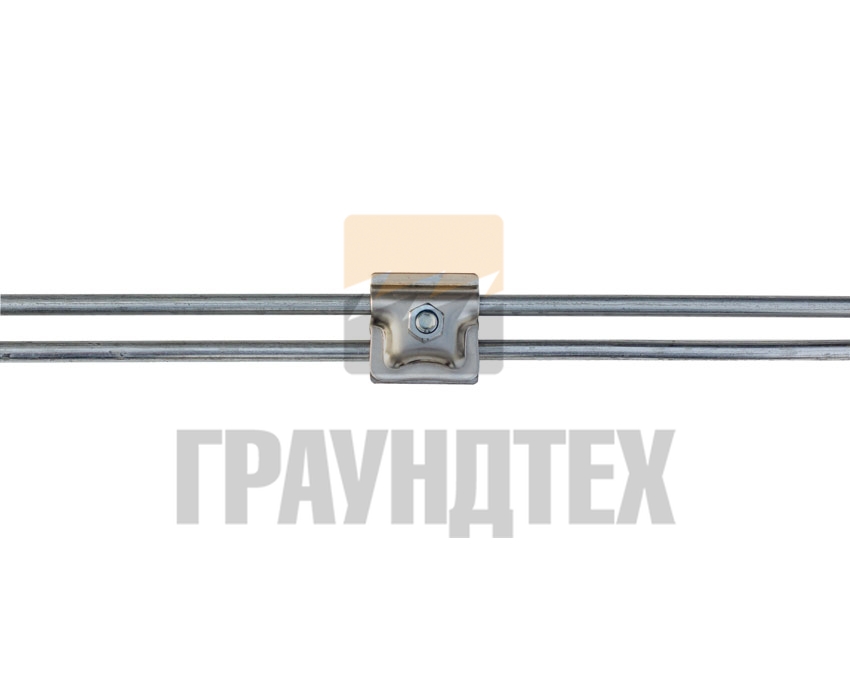

Рис. 3 - параллельное соединение клемм

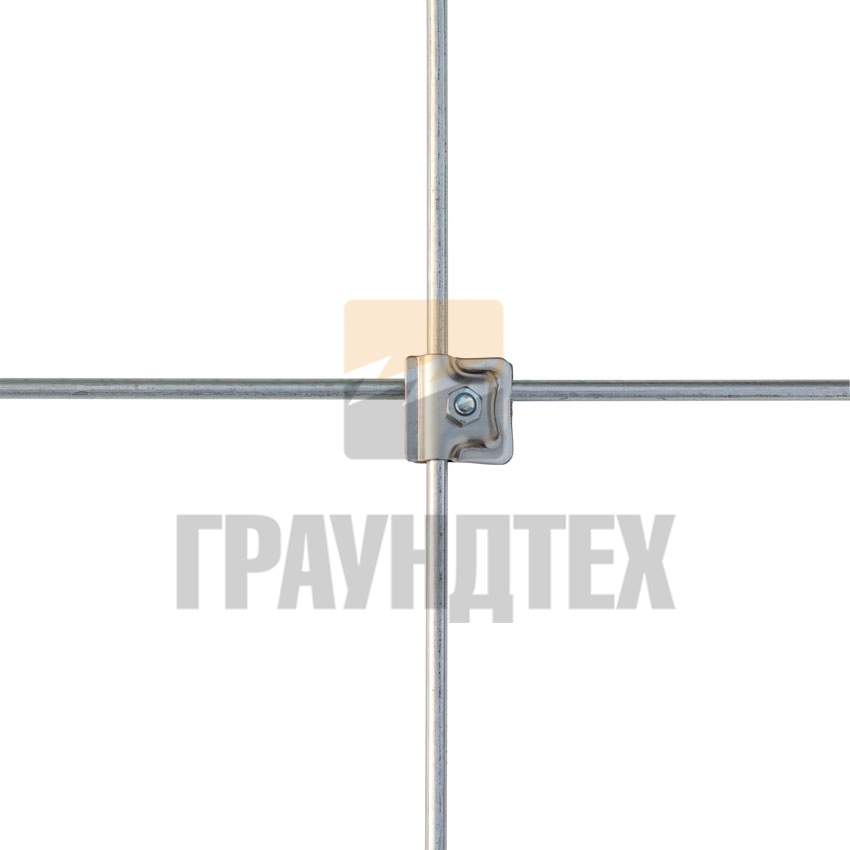

Рис. 4 - крестовое соединение клемм

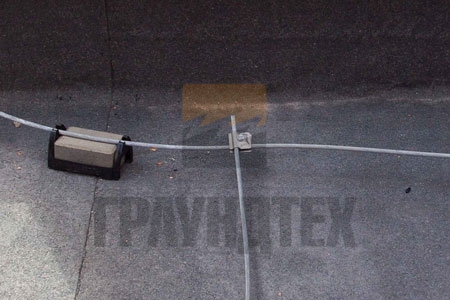

Рис. 5 - Крестовое соединение токоотвода

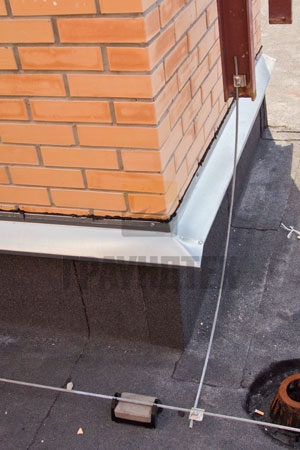

Рис. 6 - Подключение металлоконструкции к токоотводам

Рис. 7 – соединение грозотроса при помощи клемм
