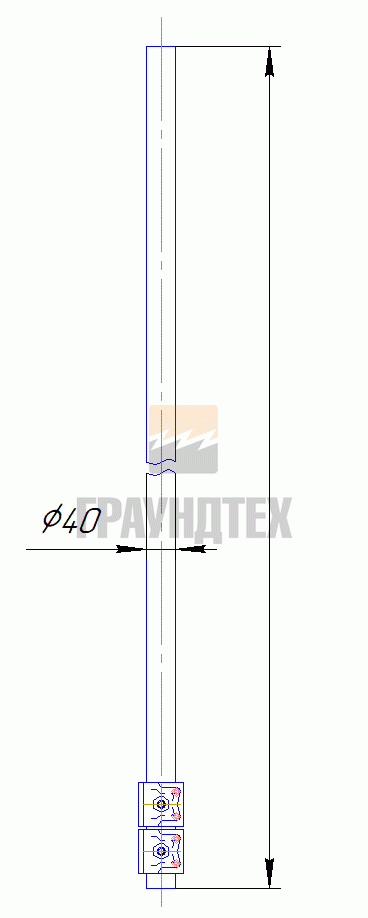

Рис. 1 - внешний вид мачты FOREND
Длина молниеприемника |
Материал |
Масса |
Артикул |
2 м |
Нержавеющая сталь |
4,9 |
M10242 |
3 м |
7 |
M10255 |
|
4 м |
9 |
M10243 |
|
5 м |
11 |
M10270 |
|
6 м |
13 |
M10244 |

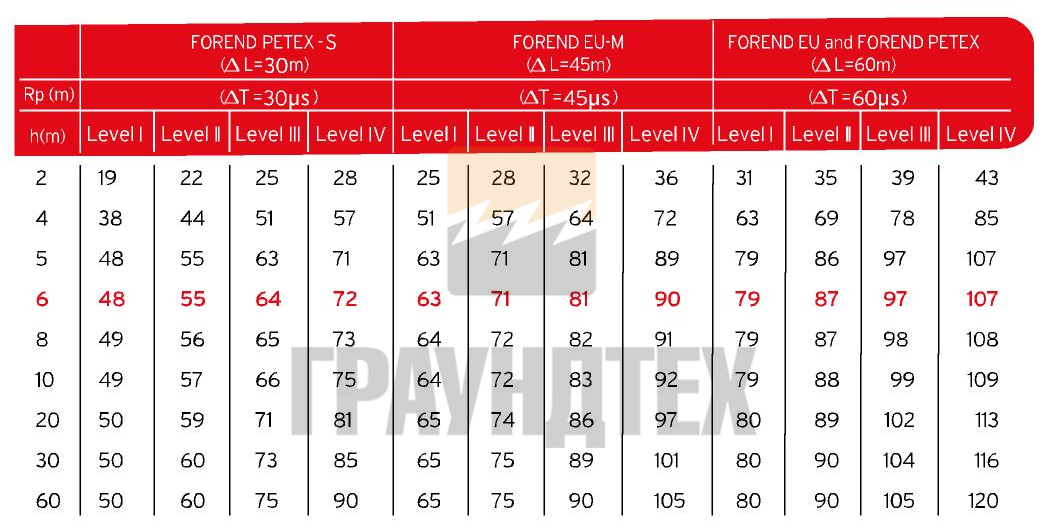

Мачта FOREND - часть устройства активной системы молниезащиты FOREND, рассчитанная на передачу тока молнии от активного молниеприемника к заземляющим проводникам. Мачта имеет переходник для установки молниеприемника. Высота мачты FOREND выбирается из таблицы технических указаний по проектированию активной молниезащиты FOREND.
Выбор высоты мачты зависит от:
- уровня защиты здания;
- габаритов здания;
- марка молниеприемника.
Рис. 2 - внешний вид мачты FOREND
Особенности мачты FOREND:
- простота установки;
- жесткая конструкция;
- коррозионная устойчивость;
- не требуется прокладка токоотводов по мачте;
- подключение токоотводов осуществляется непосредственно в основании мачты.
Установка мачты FOREND производится при помощи:
- бетонного основания;
- тросовых оттяжек;
- кронштейнов;
- крепления к металлическим конструкциям;
- треноги для молниеприемной мачты.
Примеры установки мачты FOREND:

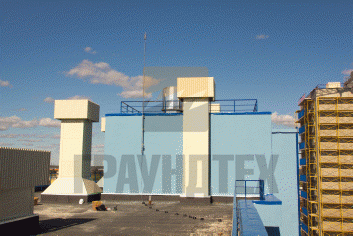

Рис. 3 - мачта FOREND, установлена на лифтовой многоквартирного дома

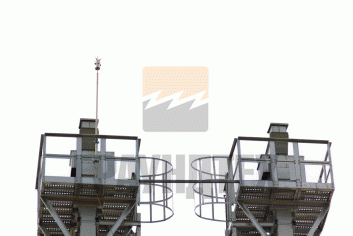

Рис. 3 - мачта FOREND, установлена на металлоконструкции объекта
