Рис. 1 – насадка на перфоратор для головок с резьбой М16, 5/8``, ¾``

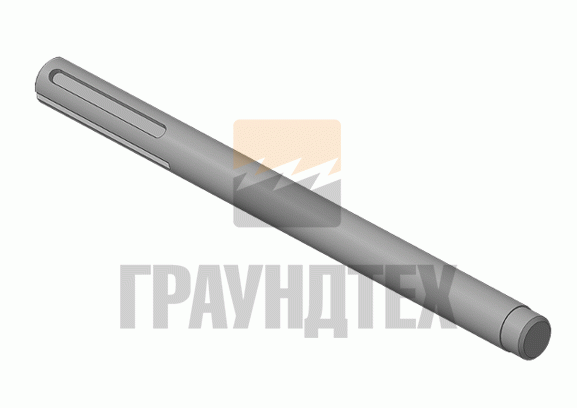

Рис. 2 – насадка на перфоратор для головок с резьбой М20

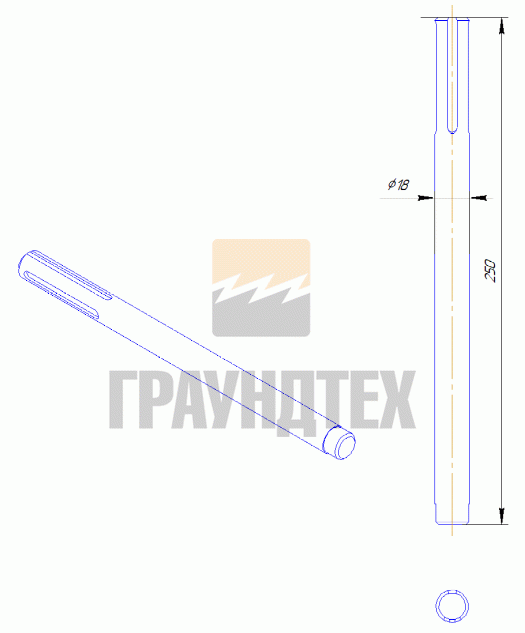

Рис. 3 – насадка на перфоратор для головок с резьбой М16, 5/8``, ¾``, габаритные размеры

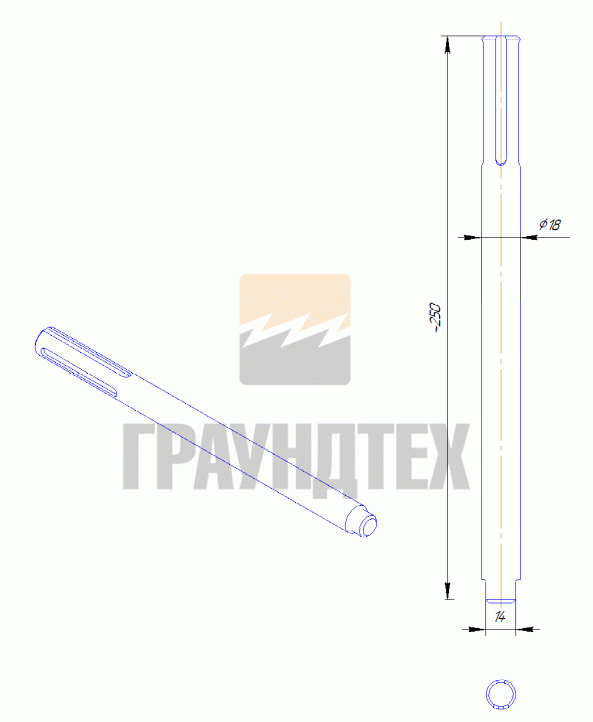

Рис.4 – насадка на перфоратор для головок с резьбой М20 габаритные размеры

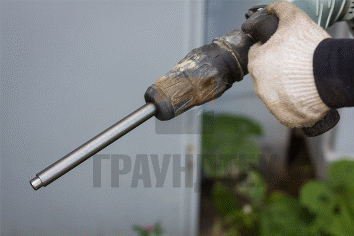

Рис. 5 – насадка на перфоратор монтаж стержней с резьбой М16

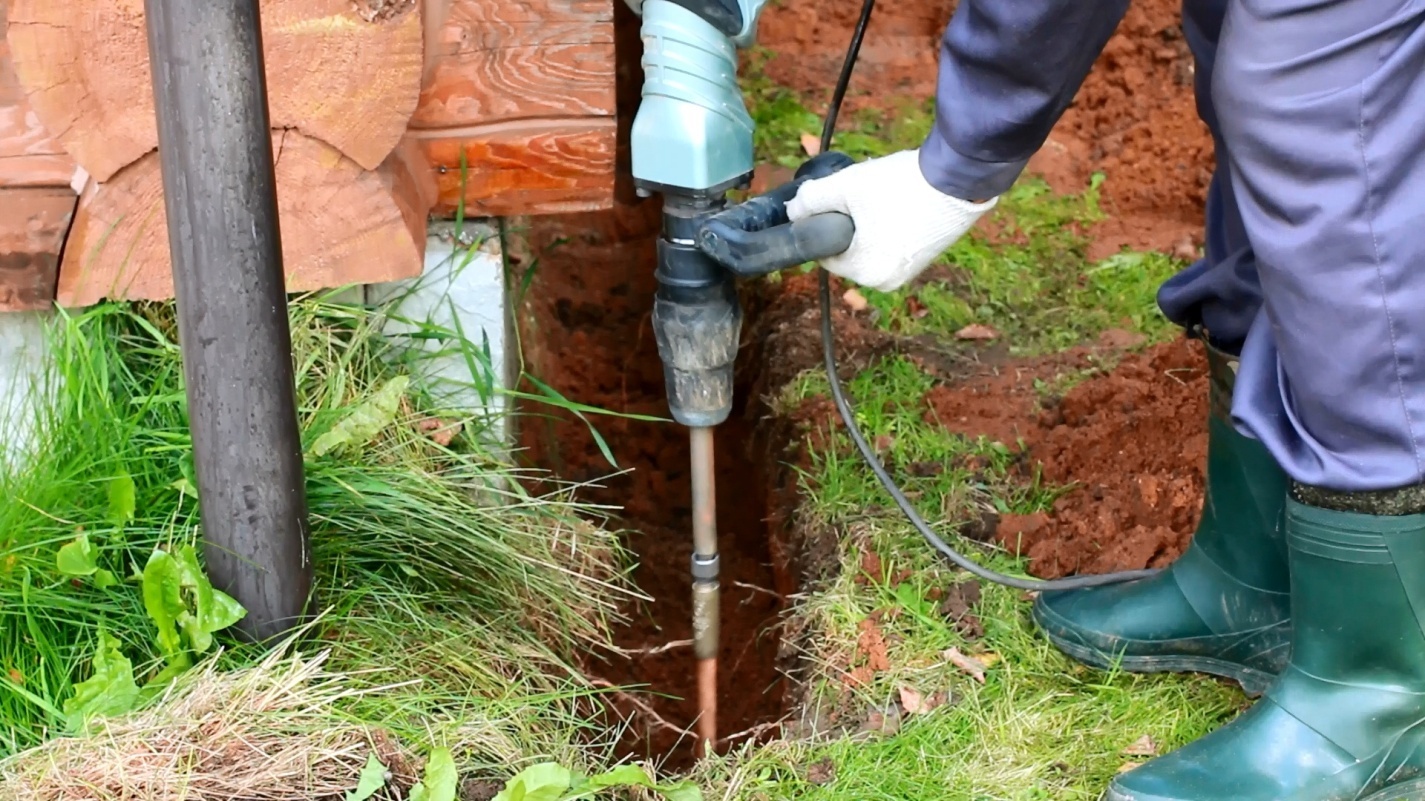

Рис.6 – насадка на перфоратор монтаж стержней с резьбой М16
Насадка на перфоратор, вибромолот или отбойный молоток под переходник SDS-MAX.
Стальная насадка из закаленной конструкционной стали с переходником для специального электроинструмента под патрон типа SDS-MAX. Для заглубления вертикальных стержней при помощи передачи удара от ударного электроинструмента. При монтаже омедненных или оцинкованных стержней необходимо руководствоваться важным условием забивания - передача удара от насадки к удароприемной головке должна проходить строго вертикально, дабы избежать разрушения металла головки или соединительной муфты на стержне. Ресурс насадки зависит от плотности грунта, в который производится установка стержней и количества уже заглубленных электродов. И составляет 50-90 стержней при средней плотности грунта и небольшой длины локального очага с вертикальными заземлителями.
Рис. 7 – насадка на перфоратор монтаж стержней с резьбой 5/8``
Наименование |
предназначение |
Артикул |
Насадка на вибромолот SDS Max для стержней |
Направляющие головки М16, 5/8 ``, ¾`` |
Z10105 |
Насадка на вибромолот SDS Max для стержней диаметром 20 мм |
Направляющие головки М20 |
Z10108 |
Рис. 8 – насадка на перфоратор монтаж стержней с резьбой 5/8``
