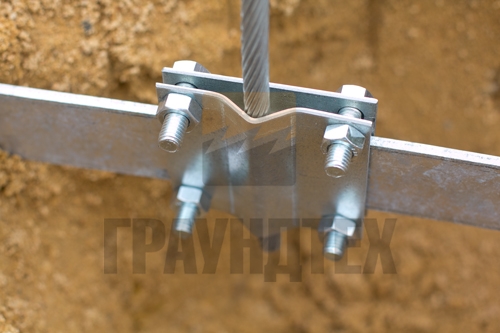

Рис. 1 – Зажим соединение типа Z, внешний вид

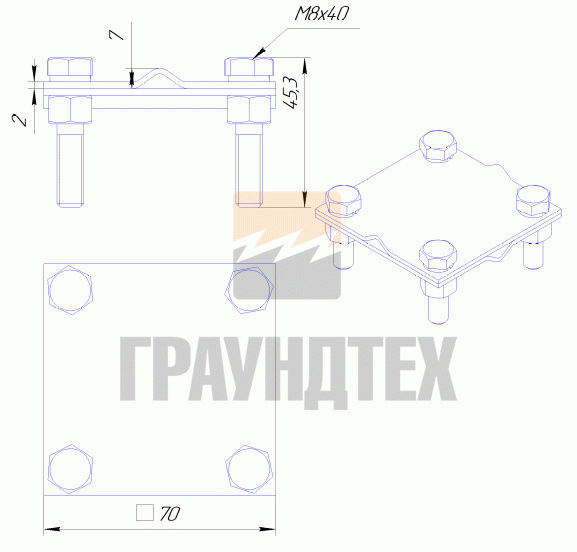

Рис. 2 – Зажим соединение типа Z, габаритные размеры
Зажим соединения Типа Z (оцинкованный) - это четырех болтовый зажим из оцинкованной стали для соединения различных элементов заземления и молниезащиты. Высокопрочные болты обеспечивают требования ГОСТ 10434-82 "Соединения контактные электрические. Общие технические требования" ко 2-му классу соединений. Материалы элементов подобраны таким образом, чтобы избежать коррозии между проводниками, а так же вертикальным заземлителем.
Зажим для омедненного стержня типа Z - дает возможность подключат к локальному очагу заземления стальную оцинкованную полосу, оцинкованную проволоку, оцинкованный грозотрос, медный проводные проводники, а так же другие проводящие части.
Благодаря своей универсальности зажим является самым распространенным крепежом в области подключения, объединения элементов системы молниезащиты и заземления. Защищен от коррозии методом цинкования.
Варианты соединений:
- оцинкованный стержень-полоса;
- оцинкованный стержень-проволока;
- оцинкованный стержень-грозотрос;
- оцинкованная полоса-полоса.

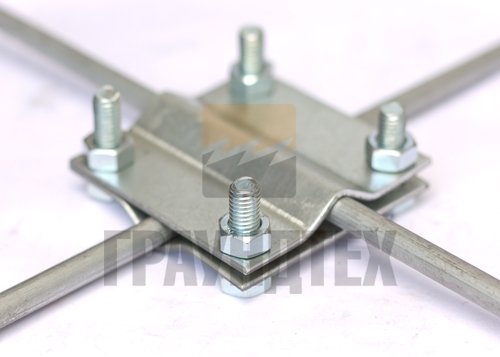

Рис. 3 - пример соединения "проволока-проволока"

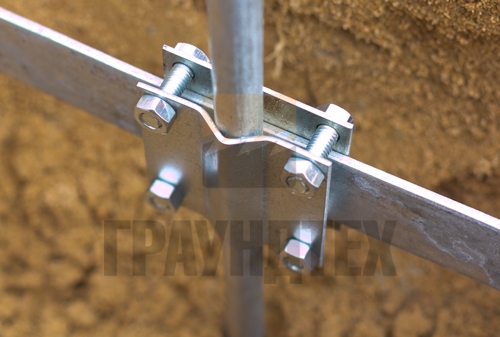

Рис. 4 - пример соединения "стержень-полоса "
Рис. 5 - пример соединения "грозотрос-полоса "
Наименование |
Материал |
Масса ,кг |
Артикул |
Тип Z |
Оцинкованная сталь |
0,3 |
Z10101 |
