Рис.1 – внешний вид держателя на трубу водостока, нержавеющая сталь (D10113)
Рис.2 – внешний вид держателя на трубу водостока, медь (D10114)
Рис.3 – внешний вид держателя на трубу водостока, нержавеющая сталь, оцинкованная сталь (D10170)
Рис.4 – внешний вид держателя на трубу водостока, нержавеющая сталь, нержавеющая сталь (D10129)
Наименование |
Исполнение |
Материал ленты |
Материал зажима |
Диаметр зажима |
Артикул |
Держатель проводника на трубе водостока, нержавеющая сталь |
Перфорированный хомут |
Нержавеющая сталь |
- |
80-120 мм |
D10113 |
Держатель проводника на трубе водостока, медь |
Перфорированный хомут |
Медь |
- |
80-120 мм |
D10114 |
Держатель проводника на трубе водостока, нержавеющая сталь, со стяжной лентой, оцинкованная сталь |
Зажим со стяжной лентой |
Оцинкованная сталь |
Нержавеющая сталь |
|
D10170 |
Держатель проводника на трубе водостока, нержавеющая сталь, со стяжной лентой, нержавеющая сталь |
Зажим со стяжной лентой |
Нержавеющая сталь |
Нержавеющая сталь |
80-150 мм |
D10129 |
Рис.5 – габаритные размеры держатедля на трубу водостока (D10113-D10114)
Рис.6 – габаритные размеры держатедля на трубу водостока (D10170, D10129)
Используется для жесткого крепления токоотводов (токопроводников) на трубах водостока к заземляющему устройству.
Держатель круглого проводника на трубе водостока (D10113) в исполнении перфорированный хомут - состоит из нержавеющей стальной ленты. В держателе имеются отверстия для крепежа под требуемый диаметр трубы водостока, а так же желоб для прокладки проводника. При монтаже токоотвода по трубе водостока подбирается необходимый диаметр, который отмечен на держателе штампом. Чтобы проложить токоотвод по трубе водостока необходимо: завести проводник молниезащиты в держатель под желоб, застегнуть и затянуть ручным инструментом до упора (Фото 1,2).

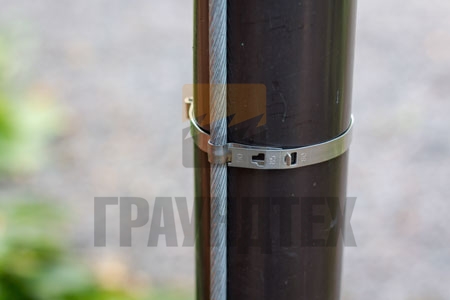

Рис. 7 - держатель круглого проводника на трубе водостока (D10113)

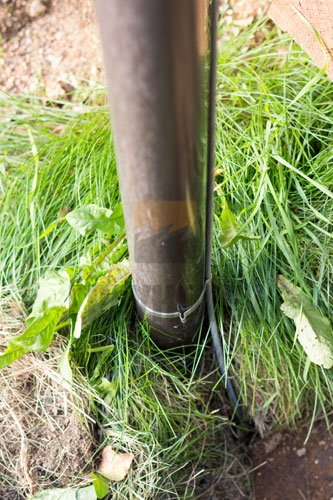

Рис.8 - Держатель круглого проводника на трубе водостока к заземлителю (D10113)

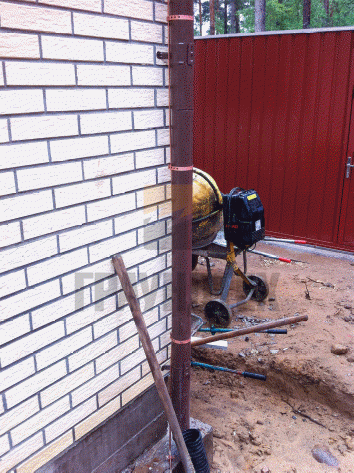

Рис.9 - Держатель круглого проводника на трубе водостока, медь (D10114)
Держатель круглого проводника на трубе водостока со стяжной лентой (D10129). Ленту возможно заказать требуемой длины. Это дает возможность использовать держатель для труб различного диаметра (стандартный 80-150 мм).
Монтаж осуществляется обхватом проводника и водосточной трубы стяжной лентой. Проводник и лента фиксируется болтом, при помощи ручного инструмента.
Возможна поставка зажимов отдельно от ленты.
У держателя для водосточных труб есть одно очень важное преимущество - это использование держателя без дополнительного инструмента, как например держатели круглого проводника по фасаду объекта. Применение данных держателей дает возможность отказаться от установки токоотводов по фасаду здания, что может быть неосуществимо при использовании некоторых фасадных материалов.

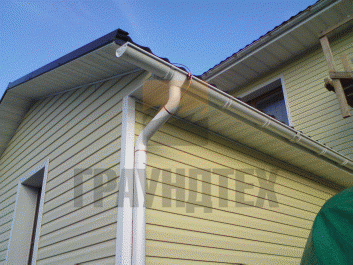

Рис.10 - Держатель круглого проводника на трубе водостока, медь (D10114)
