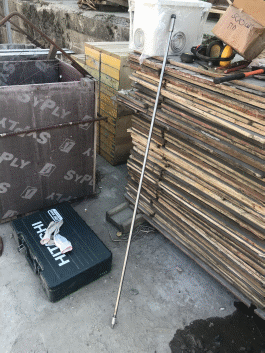

Рис. 1 – внешний вид стержня заземления нержавеющая сталь
Рис. 2 –стержень заземления нержавеющая сталь, габаритные размеры

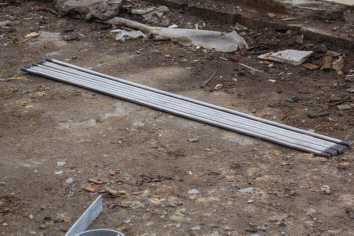

Рис. 3 – внешний вид стержня заземления нержавеющая сталь
Рис. 4 – внешний вид стержня заземления в сборе, нержавеющая сталь
Стержень заземления из нержавеющей стали применяется в качестве вертикального заземлителя, длиной от 1 метра и больше, забиваемого на глубину от 0,5 - 0,7 м до 30 м, в составе заземляющего устройства, разрешенный к использованию на территории России в соответствии с изменениями к ПУЭ (технический циркуляр № 11/2006 от 16 октября 2006 года), совместно с другими элементами для глубинной технологии.
Резьба |
Диаметр |
Длина (мм) |
Материал |
Масса, кг |
Артикул |
М16 |
16 мм |
1500 |
Нержавеющая сталь |
2,3 |
Z10166 |
Наша компания предлагает универсальный размер заземляющих электродов в качестве вертикального заземлителя. Он подходит для разных агрессивных грунтов по сечению, а его длина удобна для монтажа в стесненных помещениях например в подвалах, под лестничным пролетом, цокольных этажах здания.
Стержень заземления из нержавеющей стали - представляет собой калиброванный круг с резьбой с обоих сторон стержня.
Установка заземления при помощи стержней заземления несложный процесс, достаточно не забывать несколько условий и за короткий период времени, можно получить заземление для дачи, загородного дома, промышленного объекта, электроустановок электроэнергетической отрасли с минимальным затратами на материалы и трудочасы.
Монтаж заземления по технологии глубинного заземления осуществляется при помощи ручного ударного инструмента типа кувалда, а так специального инструмента - вибромолота или отбойного молотка под насадку SDS-MAX.
Для монтажа заземления на базе стержней вам понадобятся:
- лопата штыковая или перфоратор со сверлом диаметром для бетонного пола или тяжелого грунта;
- отбойный молоток, перфоратор с силой удара не менее 25 Дж;
- ручной инструмент (гаечные ключи для затяжки специальных зажимов, ключи трубные)
- средства индивидуальной защиты (перчатки, рукавицы, защитные очки или маска, беруши)
Порядок монтажа стержня из нержавеющей стали:
- подготовить место для монтажа, выкупать приямок размером от 10х10 см до 50х50 см, в зависимости от места установки;
- на первый стержень накручивается специальный наконечник из нержавеющей стали;
- на первый стержень с противоположной стороны наконечника накручивается специальная соединительная муфта из нержавеющей стали;
- в соединительную муфту первого стержня накручивается удароприемная головка или болт для насадки SDS-MAX;
- в перфоратор или отбойный молоток устанавливается насадка для монтажа стержней с переходником SDS-MAX;
- стержень устанавливается вертикально в приямок или отверстие для монтажа;
- насадка для перфоратора вставляется в удароприемный болт и забивается стержень до уровня грунта или ниже в зависимости от размера приямка;
- свинчивается удароприемная головка, заливается в муфту токопроводящая жидкость, а затем устанавливается второй стержень с муфтой, удароприемный болт устанавливается в муфту второго стержня;
- трубными ключами затягиваются два стрежня в муфте;
- действия повторяется пока не будут установлены все необходимые стержни из нержавеющей стали;
- после заглубления всех необходимых стержней, установить на стержень зажим ;
- в зажим установить горизонтальный заземлитель или заземляющий проводник;
- зажим затянуть гаечными ключами, и обмотать специальной изоляционной лентой.
Необходимо помнить! Чтобы удароприемная головка упиралась в стержень заземления, а не свободно ходила в муфте, при необходимости подкрутить до упора.
Держать перфоратор строго вертикально без отклонений для того, чтобы не повредить удароприемную головку или муфту. Это обусловлено тем, что в тяжелых грунтах или при большой глубине столба вертикального заземлителя погружение стержней проходит медленные выделенная энергия удара частично переходит в энергию тепла, удароприемная головка нагревается и может повредиться.
Количество материалов для заземления рассчитывается согласно проекта электроснабжения раздела заземления. Каждое заземляющее устройство, рассчитывается согласно нормативным документам и опирается на удельное электрическое сопротивление грунта, глубины залегания грунтовых вод.
