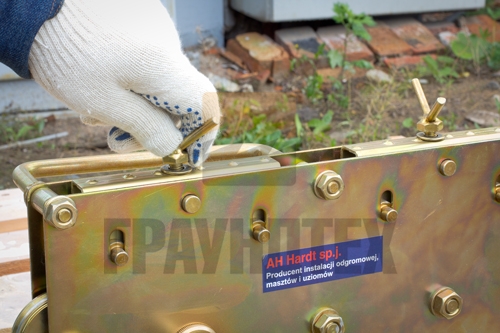

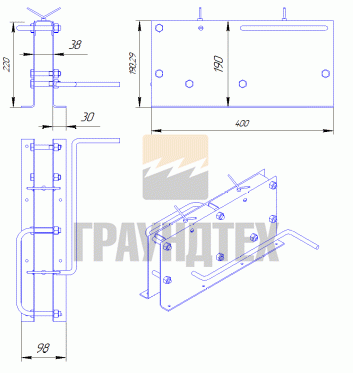

Рис. 1 – внешний вид устройства для выпрямления проволоки
Материал |
Количество роликов |
Привод |
Масса |
Круглый проводник |
Плоский проводник |
Артикул |
Оцинкованная сталь |
9 |
Ручной |
12 кг |
6-10 мм |
20х3,30х4 мм |
M10251 |

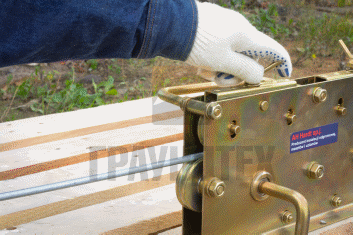

Рис. 2 – внешний вид машинки для выпрямления проволоки

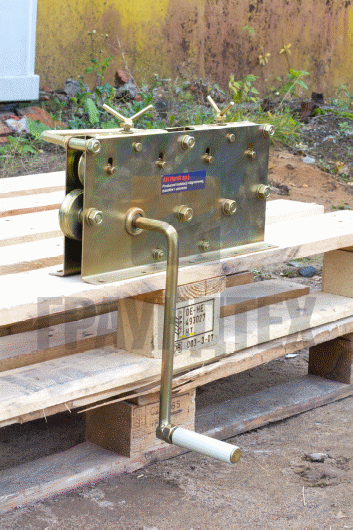

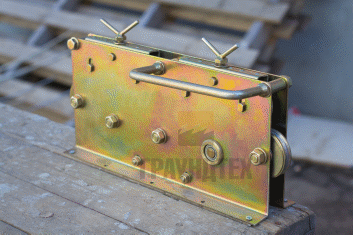

Рис. 3 – внешний вид машинки для выпрямления проволоки

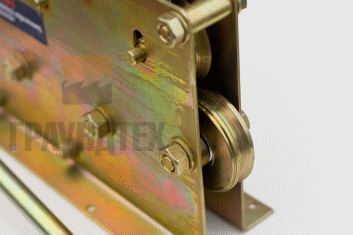

Рис. 4 – ролик устройства для выпрямления проволоки

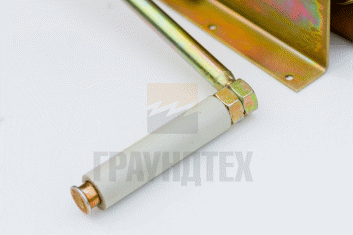

Рис. 5 – приводная ручка устройства для выпрямления проволоки

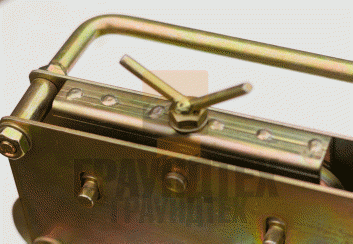

Рис. 6 – прижимной винт устройства для выпрямления проволоки
Ручное устройство для выпрямлении проволоки - ручной инструмент, который широко применяется для выпрямления круглого и плоского проводника для систем молниезащты и заземления.
Инструмент состоит из металлического корпуса с девятью роликами. Движение роликов осуществляется при помощи рукоятки. Шестерни роликов объединены цепью.
Принцип работы:
При вращении ручки механизма инструмента, проводник проходит между двумя рядам и роликов. Верхний ряд роликов затягивается винтами, прижимая при этом проводник. После прохождения между стальными роликами снимается радиус загиба и проводник поступает ровным.
Последовательность работы:

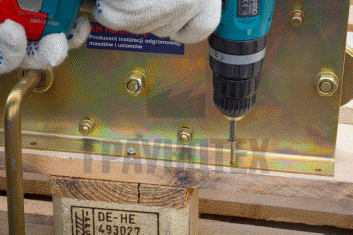

- установить инструмент на поверхность, чтобы рукоятка свободно вращалась, и закрепить шурупами корпус к поверхности;
- ослабить винты блоков прижимных роликов;
- установить проводник в инструмент и затянуть винты блоков с роликами
- затяжку винтов в блоках производить по порядку;
- затянуть 1 блок. до упора;
- затянуть 2 блок без усилия
